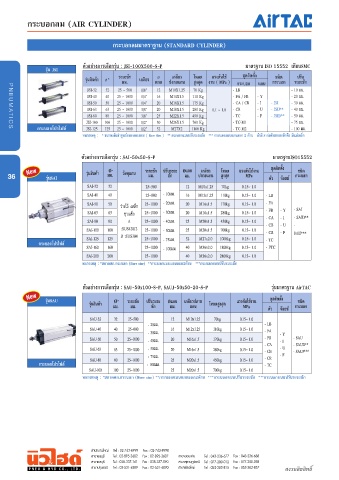

กระบอกลมมาตราฐาน (STANDARD CYLINDER)
ตัวอย่างการเลือกรุ่น : JSI-100X500-S-P มาตรฐาน ISO 15552 เทียบSMC
รุ่น JSI
ชุดติดตั้ง
เกลียว
ชนิด
ปรับ
รุ่นสินค้า Ø Ø* ระยะชัก เกลียว แกน ปลายแกน โหลด แรงดันใช้ กระบอก แกน กระบอก ระยะชัก
ØØ
มม.
สูงสุด งาน ( MPa )
JSI-32 32 25 ~ 500 1/8” 12 M10X1.25 70 Kg - LB - 10 มม.
JSI-40 40 25 ~ 1000 1/4” 16 M14X1.5 110 Kg - FA / FB - Y - 20 มม.
JSI-50 50 25 ~ 1000 1/4” 20 M18X1.5 175 Kg - CA / CB - I - JSI - 30 มม.
JSI-63 63 25 ~ 1000 3/8” 20 M18X1.5 280 Kg 0.1 ~ 1.0 - CR - U - JSIJ** - 40 มม.
JSI-80 80 25 ~ 1000 3/8” 25 M22X1.5 450 Kg - TC - F - JSID** - 50 มม.
JSI-100 100 25 ~ 1000 1/2” 30 M26X1.5 700 Kg - TC-M1 - 75 มม.
กระบอกโปรไฟล์ JSI-125 125 25 ~ 1000 1/2” 32 M27X2 1100 Kg - TC-M2 - 100 มม.
New รุ่นสินค้า Ø Ø* วัสดุแกน ระยะชัก ปรับระยะ Øแกน เกลียว โหลด แรงดันใช้งาน ชุดติดตั้ง ชนิด
36 รุ่นSAI มม. มม. ชัก มม. ปลายแกน สูงสุด MPa ตัว จ๊อยซ์ กระบอก
SAI-32 32 25~500 12 M10x1.25 70kg 0.15~ 1.0
SAI-40 40 25~800 - 10มม. 16 M12x1.25 110kg 0.15~ 1.0 - LB
SAI-50 50 ว่างไว้ :เหล็ก 25~1000 - 20มม. 20 M16x1.5 170kg 0.15~ 1.0 - FA
SAI-63 63 ชุบแข็ง 25~1000 - 30มม. 20 M16x1.5 280kg 0.15~ 1.0 - FB - Y - SAI
SAI-80 80 A 25~1000 - 40มม. 25 M20x1.5 450kg 0.15~ 1.0 - CA - I - SAID**
-
- U
- CB
SAI-100 100 :SUS420J2 25~1000 - 50มม. 25 M20x1.5 700kg 0.15~ 1.0 - CR - F SAIJ***
SAI-125 125 B :SUS304 25~1000 - 75มม. 32 M27x2.0 1000kg 0.15~ 1.0 - TC
กระบอกโปรไฟล์
SAI-160 160 25~1000 - 100มม. 40 M36x2.0 1800kg 0.15~ 1.0 - FTC
SAI-200 200 25~1000 40 M36x2.0 2800kg 0.15~ 1.0
New ชุดติดตั้ง
รุ่นSAU
ชนิด
รุ่นสินค้า Ø Ø* ระยะชัก ปรับระยะ Øแกน เกลียวปลาย โหลดสูงสุด แรงดันใช้งาน ตัว จ๊อยซ์ กระบอก
มม.
มม.
MPa
มม.
แกน
ชัก
SAU-32 32 25~500 12 M10x1.25 70kg 0.15~ 1.0
- 20มม. - LB
SAU-40 40 25~800 16 M12x1.25 110kg 0.15~ 1.0 - FA
- 30มม. - Y
SAU-50 50 25~1000 - 40มม. 20 M16x1.5 170kg 0.15~ 1.0 - FB - I - SAU
SAU-63 63 25~1000 - 50มม. 20 M16x1.5 280kg 0.15~ 1.0 - CA - U - SAUD**
- SAUJ***
- CB
- 75มม. - F
SAU-80 80 25~1000 25 M20x1.5 450kg 0.15~ 1.0 - CR
กระบอกโปรไฟล์ - 100มม. - TC
SAU-100 100 25~1000 25 M20x1.5 700kg 0.15~ 1.0
