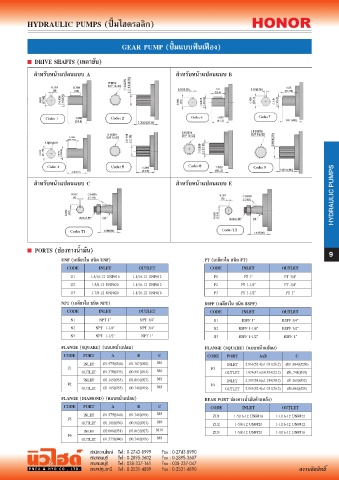

HYDRAULIC PUMPS (ปมไฮดรอลิก)

GEAR PUMP (ปมแบบฟนเฟอง)

■ DRIVE SHAFTS (เพลาขับ)

สําหรับหนาแปลนแบบ A สําหรับหนาแปลนแบบ B

HYDRAULIC PUMPS

สําหรับหนาแปลนแบบ C สําหรับหนาแปลนแบบ E

■ PORTS (ชองทางนํ้ามัน)
UNF (เกลียวใน ชนิด UNF) PT (เกลียวใน ชนิด PT) 9
CODE INLET OUTLET CODE INLET OUTLET
U1 1-5/16-12 UNF#16 1-1/16-12 UNF#12 P1 PT 1” PT 3/4”
U2 1-5/8-12 UNF#20 1-1/16-12 UNF#12 P2 PT 1-1/4” PT 3/4”
U3 1-7/8-12 UNF#24 1-1/16-12 UNF#16 P3 PT 1-1/2” PT 1”

NPT (เกลียวใน ชนิด NPT) BSPF (เกลียวใน ชนิด BSPF)
CODE INLET OUTLET CODE INLET OUTLET
N1 NPT 1” NPT 3/4” B1 BSPF 1” BSPF 3/4”
N2 NPT 1-1/4” NPT 3/4” B2 BSPF 1-1/4” BSPF 3/4”
N3 NPT 1-1/2” NPT 1” B3 BSPF 1-1/2” BSPF 1”
FLANGE (SQUARE) (แบบหนาแปลน) FLANGE (SQUARE) (แบบหนาแปลน)
CODE PORT A B C CODE PORT AxB C
INLET Ø1.575(Ø40) Ø1.787(Ø20) M6 INLET 2.063(52.4)x1.031(26.2) Ø01.984(Ø250)
F1 F3
OUTLET Ø1.378(Ø35) Ø0.591(Ø15) M6 OUTLET 1.874(47.6)x0.874(22.2) Ø0..748(Ø19)
INLET Ø1.165(Ø55) Ø1.063(Ø27) M8 INLET 2.307(58.6)x1.189(30.2) Ø1.260(Ø32)
F2 F4
OUTLET Ø1.165(Ø55) Ø0.748(Ø19) M8 OUTLET 2.063(52.4)x1.031(26.2) Ø0.984(Ø25)
FLANGE (DIAMOND) (แบบหนาแปลน) REAR PORT ชองทางนํ้ํามันดานหลัง)
CODE PORT A B C CODE INLET OUTLET
INLET Ø1.575(Ø40) Ø1.748(Ø19) M8 ZU1 1-5/16-12 UNF#16 1-1/16-12 UNF#12
F5
OUTLET Ø1.181(Ø30) Ø0.512(Ø13) M6 ZU2 1-5/8-12 UNF#20 1-1/16-12 UNF#12
INLET Ø2.008(Ø51) Ø1.063(Ø27) M10 ZU3 1-5/8-12 UNF#20 1-1/16-12 UNF#16
F6
OUTLET Ø1.575(Ø40) Ø0.748(Ø19) M8
