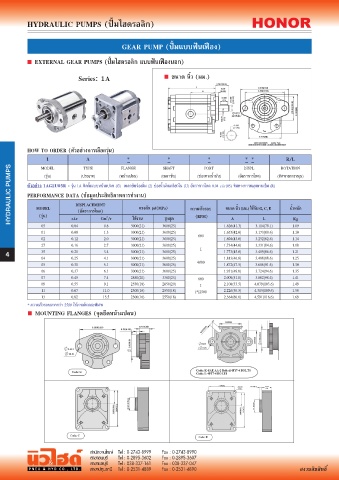

Page 4 - PNEU&HYD Hydraulic Catalog

HYDRAULIC PUMPS (ปมไฮดรอลิก)

GEAR PUMP (ปมแบบฟนเฟอง)

■ EXTERNAL GEAR PUMPS (ปมไฮดรอลิก แบบฟนเฟองนอก)

Series: 1A ■ ขนาด นิ้ว (มม.)

HOW TO ORDER (ตัวอยางการเลือกรุน)
*
*
* *
*
1 (ประเภท) (หนาแปลน) (เพลาขับ) (ชองทางนํ้ามัน) (อัตราการไหล) (ทิศทางการหมุน)
R/L
A
HYDRAULIC PUMPS ตัวอยาง 1AG2U05R = รุน 1A ติดตั้งแบบหนาแปลน (G) เพลาขับรองลิ่ม (2) ชองนํ้ามันเกลียวใน (U) อัตราการไหล 0.04 c.i.r(05) ทิศทางการหมุนตามเข็ม (R) นํ้าหนัก
MODEL
PORT
FLANGE
SHAFT
TYPE
DISPL.
ROTATION
(รุน)
PERFORMANCE DATA (ขอมูลประสิทธิภาพการทํางาน)
DISPLACEMENT
แรงดัน psi(MPa)
MODEL
ขนาด นิ้ว (มม.) ใชกับ G, C, E
ความเร็วรอบ
(อัตราการไหล)
(รุน)
สูงสุด
ใชงาน
Kg
L
A
3
0.04
05
0.6
1.10
1.655(42.0)
3.173(80.6)
3600(25)
3000(21)
0.08
1.3
01 c.i.r Cm /r 3000(21) 3600(25) (RPM) 1.626(41.3) 3.114(79.1) 1.09
02 0.12 2.0 3000(21) 3600(25) 600 1.694(43.0) 3.252(82.6) 1.14
27 0.16 2.7 3000(21) 3600(25) 1.734(44.0) 3.331(84.6) 1.18
35 0.21 3.4 3000(21) 3600(25) I 1.773(45.0) 3.409(86.6) 1.21
4
04 0.25 4.1 3000(21) 3600(25) 1.813(46.0) 3.488(88.6) 1.25
05 0.31 5.1 3000(21) 3600(25) 4000 1.872(47.5) 3.606(91.6) 1.30
06 0.37 6.1 3000(21) 3600(25) 1.931(49.0) 3.724(94.6) 1.35
07 0.45 7.4 2850(20) 3300(23) 600 2.009(51.0) 3.882(98.6) 1.41
09 0.55 9.1 2550(18) 2850(20) I 2.108(53.5) 4.079(103.6) 1.49
11 0.67 11.0 2300(16) 2550(18) (*)2500 2.226(56.5) 4.315(109.6) 1.58
13 0.82 13.5 2300(16) 2550(18) 2.364(60.0) 4.591(116.6) 1.69
* ความเร็วรอบมากกวา 2500 ใชงานลักษณะพิเศษ
■ MOUNTING FLANGES (จุดยึดหนาแปลน)
