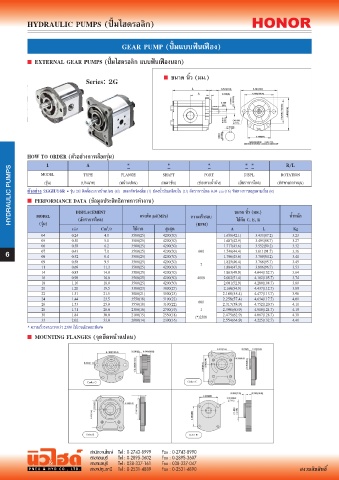

Page 6 - PNEU&HYD Hydraulic Catalog

HYDRAULIC PUMPS (ปมไฮดรอลิก)

GEAR PUMP (ปมแบบฟนเฟอง)

■ EXTERNAL GEAR PUMPS (ปมไฮดรอลิก แบบฟนเฟองนอก)

Series: 2G
Series: 2G ■ ขนาด นิ้ว (มม.)

HOW TO ORDER (ตัวอยางการเลือกรุน)
HOW TO ORDER (ตัวอยางการเลือกรุน)
* *
*
*
*
1 TYPE FLANGE SHAFT PORT DISPL. ROTATION
R/L
A
HYDRAULIC PUMPS ตัวอยาง 2GGIU16R = รุน 2G ติดตั้งแบบหนาแปลน (G) เพลาขับรองลิ่ม (1) ชองนํ้ามันเกลียวใน (U) อัตราการไหล 0.04 c.i.r(16) ทิศทางการหมุนตามเข็ม (R) (ทิศทางการหมุน)
MODEL
(อัตราการไหล)
(ชองทางนํ้ามัน)
(ประเภท)
(รุน)
(เพลาขับ)
(หนาแปลน)
■ PERFORMANCE DATA (ขอมูลประสิทธิภาพการทํางาน)
DISPLACEMENT
ขนาด นิ้ว (มม.)
MODEL
แรงดัน psi(MPa)
(รุน)
(RPM)
Kg
c.i.r (อัตราการไหล) Cm /r ใชงาน สูงสุด ความเร็วรอบ A ใชกับ C, E, R L นํ้าหนัก
3
04 0.24 4.0 3500(25) 4200(30) 1.658(42.1) 3.433(87.2) 3.23
05 0.30 5.0 3500(25) 4200(30) 1.687(42.9) 3.493(88.7) 3.27
06 0.38 6.2 3500(25) 4200(30) 1.717(43.6) 3.552(90.2) 3.32
07 0.43 7.0 3500(25) 4200(30) 600 1.746(44.4) 3.611(91.7) 3.36
6 08 0.52 8.4 3500(25) 4200(30) 1.796(45.6) 3.709(94.2) 3.41
09 0.58 9.5 3500(25) 4200(30) I 1.825(46.4) 3.768(95.7) 3.45
11 0.69 11.3 3500(25) 4200(30) 1.884(47.9) 3.886(96.7) 3.53
14 0.85 14.0 3500(25) 4200(30) 1.963(49.9) 4.044(102.7) 3.64
16 0.98 16.0 3500(25) 4200(30) 4000 2.002(51.4) 4.162(105.7) 3.74
18 1.10 18.0 3500(25) 4200(30) 2.081(52.9) 4.280(108.7) 3.80
20 1.20 19.5 3300(23) 3800(27) 2.160(54.9) 4.437(112.7) 3.89
22 1.31 21.5 3000(21) 3500(25) 2.180(55.4) 4.477(113.7) 3.96
24 1.44 23.5 3550(18) 3100(22) 2.258(57.4) 4.634(117.7) 4.01
26 1.53 25.0 3550(18) 3100(22) 600 2.317(58.9) 4.752(120.7) 4.10
28 1.71 28.0 2300(16) 2700(19) I 2.396(60.9) 4.910(124.7) 4.19
30 1.84 30.0 2100(15) 2550(18) (*)2500 2.475(62.9) 4.067(128.7) 4.30
33 2.02 33.0 2000(14) 2300(16) 2.554(64.9) 4.225(132.7) 4.41
* ความเร็วรอบมากกวา 2500 ใชงานลักษณะพิเศษ
■ MOUNTING FLANGES (จุดยึดหนาแปลน)
