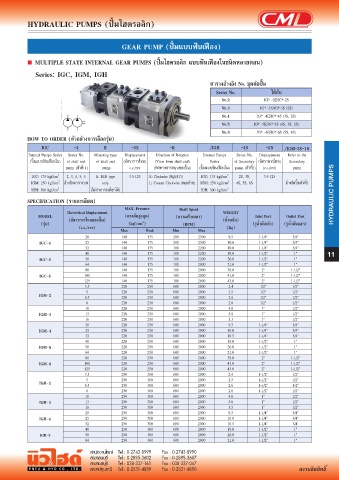

HYDRAULIC PUMPS (ปมไฮดรอลิก)



                                            GEAR PUMP (ปมแบบฟนเฟอง)

           ■  MULTIPLE STATE INTERNAL GEAR PUMPS (ปมไฮดรอลิก แบบฟนเฟองในชนิดหลายตอน)

             Series: IGC, IGM, IGH
                                                                           ตารางอางอิง No. ชุดตอปม
                                                                             Series No.         ใชกับ
                                                                               No.2           IG* -2E/IG*-2S
                                                                               No.3         IG* -3E/IG*-3S (2S)
                                                                               No.4        IG* -4E/IG*-4S (3S, 2S)
                                                                               No.5       IG* -5E/IG*-5S (4S, 3S, 2S)
                                                                               No.6        IG* -6E/IG*-6S (5S, 4S)
           HOW TO ORDER (ตัวอยางการเลือกรุน)
                IGC        -4         E        -32           -R            /IGH       -4S     -25    /IGM-3S-16
           Internal Pumps Series Series No.  Mounting type  Displacement  Direction of Rotation  Internal Pumps   Series No.  Displacement  Refer to the
            (ปมแบบฟนเฟองใน) of shaft end  of shaft end  (อัตราการไหล)   (View from shaft end)  Series  of Secondary (อัตราการไหล)   Secondary
                         pump (ตัวที่ 1)   pump  c.c./rev  (ทิศทางการหมุนของปม)  (ปมแบบฟนเฟองใน)  pump (ตัวที่2)  (c.c./rev)  pump
            IGC: 175 kgf/cm 2  2, 3, 4, 5, 6   E: DIN type  3.5-125  R: Clockwise (หมุนขวา)  IGC: 175 kgf/cm 2  2S, 3S,  3.5-125
            IGM: 250 kgf/cm อางอิงตารางบน  only     L: Counter Clockwise (หมุนซาย) IGM: 250 kgf/cm 2  4S, 5S, 6S  อางอิงปมตัวที่2
                      2
            IGH: 300 kgf/cm 2    (ไมสามารถเลือกได)                    IGH: 300 kgf/cm 2
           SPECIFICATION (รายละเอียด)                                                                                 HYDRAULIC PUMPS
                                             MAX. Pressure      Shaft Speed
                         Theoretical Displacement                              WEIGHT
              MODEL      (อัตราการไหลของปม)  (แรงดันสูงสุด)  (ความเร็วเพลา)  (นํ้ําหนัก)  Inlet Port  Outlet Port
                                                   2
               (รุน)                         (kgf/cm )          (RPM)                    (รูนํ้ํามันเขา)  (รูนํ้ํามันออก)
                             (c.c./rev)    Max      Peak      Min      Max       (Kg)
                               20           140      175      200      2500      9.5        1-1/4”      3/4”
               IGC-4           25           140      175      200      2500      10.0       1-1/4”      3/4”
                               32           140      175      100      2200      10.0       1-1/4”      3/4”
                               40           140      175      100      2200      19.0       1-1/2”      1”          11
               IGC-5           50           140      175      100      2200      20.0       1-1/2”      1”
                               64           140      175      100      2000      21.0       1-1/2”      1”
                               80           140      175      100      2000      39.0        2”        1-1/2”
               IGC-6           100          140      175      100      2000      41.0        2”        1-1/2”
                               125          140      175      100      2000      43.0        2”        1-1/2”
                               3.5          220      250      600      2000      2.4        1/2”        1/2”
                               5            220      250      600      2000      2.5        1/2”        1/2”
               IGM-2           6.5          220      250      600      2000      2.6        1/2”        1/2”
                               8            220      250      600      2000      2.8        1/2”        1/2”
                               10           220      250      600      2000      4.8         1”         1/2”
               IGM-3           13           220      250      600      2000      5.0         1”         1/2”
                               16           220      250      600      2000      5.3         1”         1/2”
                               20           220      250      600      2000      9.5        1-1/4”      3/4”
               IGM-4           25           220      250      600      2000      10.0       1-1/4”      3/4”
                               32           220      250      600      2000      10.5       1-1/4”      3/4”
                               40           220      250      600      2000      19.0       1-1/2”      1”
               IGM-5           50           220      250      600      2000      20.0       1-1/2”      1”
                               64           220      250      600      2000      21.0       1-1/2”      1”
                               80           220      250      600      2000      39.0        2”        1-1/2”
               IGM-6           100          220      250      600      2000      41.0        2”        1-1/2”
                               125          220      250      600      2000      43.0        2”        1-1/2”
                               3.5          250      300      600      2000      2.4        1-1/2”      1/2”
                               5            250      300      600      2000      2.5        1-1/2”      1/2”
               IGH-2           6.5          250      300      600      2000      2.6        1-1/2”      1-2”
                               8            250      300      600      2000      2.8        1-1/2”      1/2”
                               10           250      300      600      2000      4.8         1”         1/2”
               IGH-3           13           250      300      600      2000      5.0         1”         1/2”
                               16           250      300      600      2000      3.5         1”         1/2”
                               20           250      300      600      2000      9.5        1-1/4”      3/4”
               IGH-4           25           250      300      600      2000      10.0       1-1/4”      3/4”
                               32           250      300      600      2000      10.5       1-1/4”      3/4’
                               40           250      300      600      2000      19.0       1-1/2”      1”
               IGH-5           50           250      300      600      2000      20.0       1-1/2”      1”
                               64           250      300      600      2000      21.0       1-1/2”      1”
