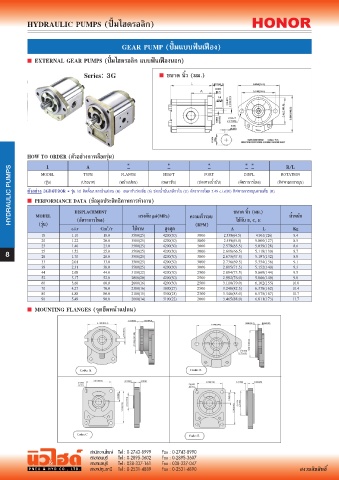

Page 8 - PNEU&HYD Hydraulic Catalog

HYDRAULIC PUMPS (ปมไฮดรอลิก)

GEAR PUMP (ปมแบบฟนเฟอง)

■ EXTERNAL GEAR PUMPS (ปมไฮดรอลิก แบบฟนเฟองนอก)

Series: 3G
Series: 3G ■ ขนาด นิ้ว (มม.)

HOW TO ORDER (ตัวอยางการเลือกรุน) FLANGE SHAFT PORT DISPL. ROTATION
*
* *
*
*
A
R/L
1
HYDRAULIC PUMPS ตัวอยาง 3GB6U90R = รุน 3G ติดตั้งแบบหนาแปลน (B) เพลาขับรองลิ่ม (6) ชองนํ้ามันเกลียวใน (U) อัตราการไหล 5.49 c.i.r(90) ทิศทางการหมุนตามเข็ม (R) (ทิศทางการหมุน)
MODEL
TYPE
(รุน)
(หนาแปลน)
(ประเภท)
(ชองทางนํ้ามัน)
(อัตราการไหล)
(เพลาขับ)
■ PERFORMANCE DATA (ขอมูลประสิทธิภาพการทํางาน)
DISPLACEMENT
ขนาด นิ้ว (มม.)
MODEL
แรงดัน psi(MPa)
(รุน)
(RPM)
Kg
Cm /r
c.i.r (อัตราการไหล) 3 ใชงาน สูงสุด ความเร็วรอบ A ใชกับ B, C, E L นํ้าหนัก
18 1.10 18.0 3500(25) 4200(30) 3000 2.539(64.5) 4.961(126) 8.4
20 1.22 20.0 3500(25) 4200(30) 3000 2.559(65.0) 5.000(127) 8.5
23 1.40 23.0 3500(25) 4200(30) 3000 2.579(65.5) 5.039(128) 8.6
25 1.52 25.0 3500(25) 4200(30) 3000 2.618(66.5) 5.118(130) 8.7
8 28 1.70 28.0 3500(25) 4200(30) 3000 2.675(67.5) 5.197(132) 8.9
33 2.01 33.0 3500(25) 4200(30) 3000 2.736(69.5) 5.354(136) 9.1
38 2.31 38.0 3500(25) 4200(30) 3000 2.815(71.5) 5.152(140) 9.3
44 2.68 44.0 3100(22) 4200(30) 2500 2.894(73.5) 5.669(144) 9.5
52 3.17 52.0 2800(20) 4200(30) 2500 2.992(76.0) 5.866(149) 9.8
60 3.66 60.0 2600(16) 4200(30) 2500 3.110(79.0) 6.102(155) 10.0
70 4.27 70.0 2300(16) 3800(27) 2500 3.248(82.5) 6.378(162) 10.4
80 4.88 80.0 2100(15) 3500(25) 2300 3.346(85.0) 6.575(167) 10.7
90 5.49 90.0 2000(14) 3100(22) 2000 3.465(88.0) 6.811(173) 11.7
■ MOUNTING FLANGES (จุดยึดหนาแปลน)
