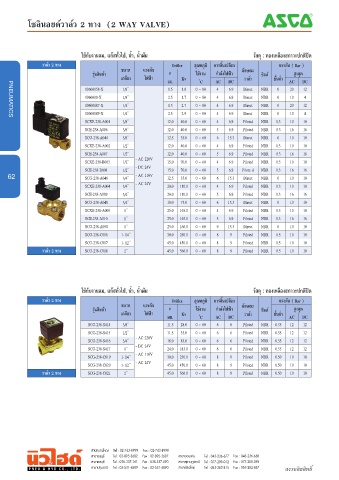

Page 62 - PNEU&HYD Catalog Vol.3

โซลินอยด์วาล์ว 2 ทาง (2 WAY VALVE)

ใช้กับงานลม, แก๊สทั่วไป, น้า, น้ามัน วัสดุ : ทองเหลืองสภาวะปกติปิด
ำ
ำ
วาล์ว 2 ทาง Orififfiice อุณหภูมิ การสิ้นเปลือง แรงดัน ( Bar )

รุ่นสินค้า ขนาด แรงดัน Ø Ø ใช้งาน กำาลังไฟฟ้า ลักษณะ ซิลด์ สูงสุด
เกลียว ไฟฟ้า Kv วาล์ว ขั้นต่า ำ
มม. ° C ำ AC DC AC DC
10600058-X 1/8” 1.5 1.0 0 ~ 80 4 6.9 Direct NBR 0 20 12
1060000-X 1/8” 2.5 1.7 0 ~ 80 4 6.9 Direct NBR 0 10 4
10600187-X 1/4” 1.5 2.7 0 ~ 80 4 6.9 Direct NBR 0 20 12
10600189-X 1/4” 2.5 2.9 0 ~ 80 4 6.9 Direct NBR 0 10 4
PNEUMATICS
SCXE-238-A001 3/8” 12.0 40.0 0 ~ 60 4 6.9 Piloted NBR 0.3 10 10
SCE-238-A006 3/8” 12.0 40.0 0 ~ 60 5 6.9 Piloted NBR 0.3 16 16
SCG-238-A044 3/8” 12.5 35.0 0 ~ 60 6 15.3 Direct NBR 0 10 10
SCXE-238-A002 1/2” 12.0 40.0 0 ~ 60 4 6.9 Piloted NBR 0.3 10 10
SCE-238-A007 1/2” 12.0 40.0 0 ~ 60 5 6.9 Piloted NBR 0.3 16 16
SCXE-238-B003 1/2” - AC 220V 15.0 70.0 0 ~ 60 4 6.9 Piloted NBR 0.3 10 10
SCE-238-B008 1/2” - DC 24V 15.0 70.0 0 ~ 60 5 6.9 Pilote d NBR 0.3 16 16
62 SCG-238-A046 3/4” - AC 110V 12.5 35.0 0 ~ 60 6 15.3 Direct NBR 0 10 10
SCXE-238-A004 3/4” - AC 24V 20.0 110.0 0 ~ 60 4 6.9 Piloted NBR 0.3 10 10
SCE-238-A009 3/4” 20.0 110.0 0 ~ 60 5 6.9 Piloted NBR 0.3 16 16
SCG-238-A048 3/4” 19.0 75.0 0 ~ 60 6 15.3 Direct NBR 0 10 10
SCXE-238-A005 1” 25.0 165.0 0 ~ 60 4 6.9 Piloted NBR 0.3 10 10
SCE-238-A010 1” 25.0 165.0 0 ~ 60 5 6.9 Piloted NBR 0.3 16 16
SCG-238-A050 1” 25.0 166.0 0 ~ 60 9 15.3 Direct NBR 0 10 10
SCG-238-C016 1-1/4” 30.0 250.0 0 ~ 60 8 9 Piloted NBR 0.5 10 10
SCG-238-C017 1-1/2” 45.0 450.0 0 ~ 60 8 9 Piloted NBR 0.5 10 10
วาล์ว 2 ทาง SCG-238-C018 2” 45.0 566.0 0 ~ 60 8 9 Piloted NBR 0.5 10 10

ำ
ำ
ใช้กับงานลม, แก๊สทั่วไป, น้า, น้ามัน วัสดุ : ทองเหลืองสภาวะปกติปิด
วาล์ว 2 ทาง Orififfiice อุณหภูมิ การสิ้นเปลือง แรงดัน ( Bar )
ขนาด แรงดัน ลักษณะ
รุ่นสินค้า Ø Ø ใช้งาน กำาลังไฟฟ้า ซิลด์ สูงสุด
เกลียว ไฟฟ้า Kv วาล์ว ขั้นต่า ำ
มม. ° C ำ AC DC AC DC
SCG-238-S414 3/8” 11.5 28.0 0 ~ 60 6 6 Piloted NBR 0.35 12 12
SCG-238-S415 1/2” 11.5 35.0 0 ~ 60 6 6 Piloted NBR 0.35 12 12
SCG-238-S416 3/4” - AC 220V 18.0 83.0 0 ~ 60 6 6 Piloted NBR 0.35 12 12
SCG-238-S417 1” - DC 24V 24.0 183.0 0 ~ 60 6 6 Piloted NBR 0.35 12 12
SCG-238-C019 1-1/4” - AC 110V 30.0 250.0 0 ~ 60 8 9 Piloted NBR 0.50 10 10
SCG-238-C020 1-1/2” - AC 24V 45.0 450.0 0 ~ 60 8 9 Piloted NBR 0.50 10 10
วาล์ว 2 ทาง SCG-238-C021 2” 45.0 566.0 0 ~ 60 8 9 Piloted NBR 0.50 10 10
