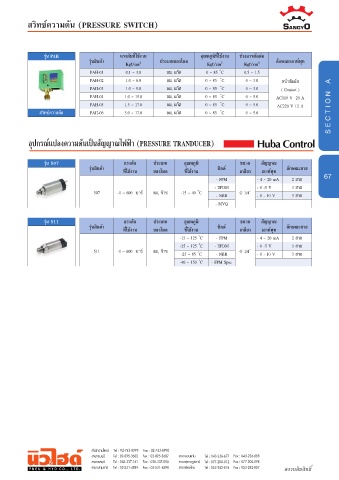

Page 67 - PNEU&HYD Catalog Vol.3

สวิทซ์ความดัน (PRESSURE SWITCH)

รุ่น PAH แรงดันที่ใช้งาน อุณหภูมิที่ใช้งาน ช่วงการตัดต่อ
รุ่นสินค้า Kgf/cm² 2 ประเภทของไหล Kgf/cm² 2 Kgf/cm ² 2 ลักษณะเอาท์พุท

PAH-01 0.1 ~ 3.0 ลม, แก๊ส 0 ~ 85 ° ํC 0.5 ~ 1.5
PAH-02 1.0 ~ 6.0 ลม, แก๊ส 0 ~ 85 ° ํC 0 ~ 3.0 หน้าสัมผัส A
PAH-03 1.0 ~ 9.0 ลม, แก๊ส 0 ~ 85 ° ํC 0 ~ 3.0 ( Contact )
S E C T I O N
PAH-04 1.0 ~ 15.0 ลม, แก๊ส 0 ~ 85 ° ํC 0 ~ 5.0 AC110 V 20 A
PAH-05 1.5 ~ 17.0 ลม, แก๊ส 0 ~ 85 ° ํC 0 ~ 5.0 AC220 V 12 A
สวิทช์ความดัน PAH-06 3.0 ~ 17.0 ลม, แก๊ส 0 ~ 85 ° ํC 0 ~ 5.0

อุปกรณ์แปลงความดันเป็นสัญญาณไฟฟ้า (PRESSURE TRANDUCER)

รุ่น 507 แรงดัน ประเภท อุณหภูมิ ขนาด สัญญาณ
รุ่นสินค้า ที่ใช้งาน ของไหล ที่ใช้งาน ซิลด์ เกลียว เอาท์พุท ลักษณะสาย
- FPM - 4 ~ 20 mA 2 สาย 67
- EPDM - 0 -5 V 3 สาย
507 -1 ~ 600 บาร์ ลม, ก๊าซ -15 ~ 40 ° ํC - NBR G 1/4” - 0 - 10 V 3 สาย

- MVQ

รุ่น 511 แรงดัน ประเภท อุณหภูมิ ขนาด สัญญาณ
รุ่นสินค้า ที่ใช้งาน ของไหล ที่ใช้งาน ซิลด์ เกลียว เอาท์พุท ลักษณะสาย
-15 ~ 125 ° ํC - FPM - 4 ~ 20 mA 2 สาย
-25 ~ 125 ° ํC - EPDM - 0 -5 V 3 สาย
511 -1 ~ 600 บาร์ ลม, ก๊าซ G 1/4”
-25 ~ 85 ° ํC - NBR - 0 - 10 V 3 สาย
-40 ~ 150 ° ํC - FPM Spec
