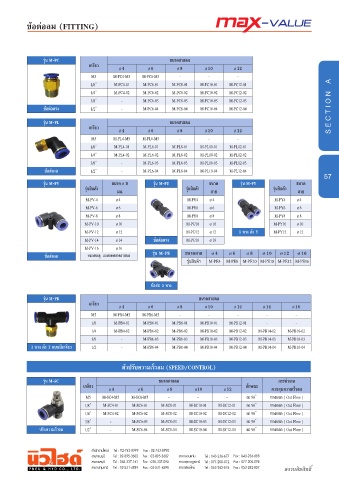

Page 57 - PNEU&HYD Catalog Vol.3
P. 57
ข้อต่อลม (FITTING)
รุ่น M-PC ขนาดสายลม
เกลียว Ø 4 Ø 6 Ø 8 Ø 10 Ø 12
M5 M-PC4-M5 M-PC6-M5 - - -
1/8” M-PC4-01 M-PC6-01 M-PC8-01 M-PC10-01 M-PC12-01 A
1/4” M-PC4-02 M-PC6-02 M-PC8-02 M-PC10-02 M-PC12-02
3/8” - M-PC6-03 M-PC8-03 M-PC10-03 M-PC12-03
ข้อต่อตรง 1/2” - M-PC6-04 M-PC8-04 M-PC10-04 M-PC12-04 S E C T I O N
รุ่น M-PL ขนาดสายลม
เกลียว Ø 4 Ø 6 Ø 8 Ø 10 Ø 12
M5 M-PL4-M5 M-PL6-M5 - - -
1/8” M-PL4-01 M-PL6-01 M-PL8-01 M-PL10-01 M-PL12-01
1/4” M-PL4-02 M-PL6-02 M-PL8-02 M-PL10-02 M-PL12-02
3/8” - M-PL6-03 M-PL8-03 M-PL10-03 M-PL12-03
ข้อต่องอ 1/2” - M-PL6-04 M-PL8-04 M-PL10-04 M-PL12-04
57
รุ่น M-PV ขนาด Ø ØD รุ่น M-PU ขนาด รุ่น M-PY ขนาด
รุ่นสินค้า มม. รุ่นสินค้า สาย รุ่นสินค้า สาย
M-PV-4 Ø 4 M-PU4 Ø 4 M-PY4 Ø 4
M-PV-6 Ø 6 M-PU6 Ø 6 M-PY6 Ø 6
M-PV-8 Ø 8 M-PU8 Ø 8 M-PY8 Ø 8
M-PV-10 Ø 10 M-PU10 Ø 10 M-PY10 Ø 10
M-PV-12 Ø 12 M-PU12 Ø 12 3 ทาง ตัว Y M-PY12 Ø 12
M-PV-14 Ø 14 ข้อต่อตรง M-PU16 Ø 16
M-PV-16 Ø 16
ข้อต่องอ หมายเหตุ แบบลดขนาดสายลม รุ่น M-PE ขนาดสาย Ø 4 Ø 6 Ø 8 Ø 10 Ø 12 Ø 16
รุ่นสินค้า M-PE4 M-PE8 M-PE10 M-PE10 M-PE12 M-PE16
ข้อต่อ 3 ทาง
รุ่น M-PB ขนาดสายลม
เกลียว Ø 4 Ø 6 Ø 8 Ø 10 Ø 12 Ø 14 Ø 16
M5 M-PB4-M5 M-PB6-M5 - - - - -
1/8 M-PB4-01 M-PB6-01 M-PB8-01 M-PB10-01 M-PB12-01 - -
1/4 M-PB4-02 M-PB6-02 M-PB8-02 M-PB10-02 M-PB12-02 M-PB14-02 M-PB16-02
3/8 - M-PB6-03 M-PB8-03 M-PB10-03 M-PB12-03 M-PB14-03 M-PB16-03
3 ทาง ตัว T แบบมีเกลียว 1/2 - M-PB6-04 M-PB8-04 M-PB10-04 M-PB12-04 M-PB14-04 M-PB16-04
ตัวปรับความเร็วลม (SPEED/CONTROL)
รุ่น M-SC ขนาดสายลม การทำางาน
เกลียว Ø Ø 4 Ø Ø 6 Ø Ø 8 Ø Ø10 Ø Ø 12 ลักษณะ ควบคุมความเร็วลม
M5 M-SC4-M5 M-SC6-M5 - - - งอ 90 ํ ° ทางออก ( Out Flow )
1/8” M-SC4-01 M-SC6-01 M-SC8-01 M-SC10-01 M-SC12-01 งอ 90 ํ ° ทางออก ( Out Flow )
1/4” M-SC4-02 M-SC6-02 M-SC8-02 M-SC10-02 M-SC12-02 งอ 90 ํ ° ทางออก ( Out Flow )
3/8” - M-SC6-03 M-SC8-03 M-SC10-03 M-SC12-03 งอ 90 ํ ° ทางออก ( Out Flow )
ปรับความเร็วลม 1/2” - M-SC6-04 M-SC8-04 M-SC10-04 M-SC12-04 งอ 90 ํ ° ทางออก ( Out Flow )
