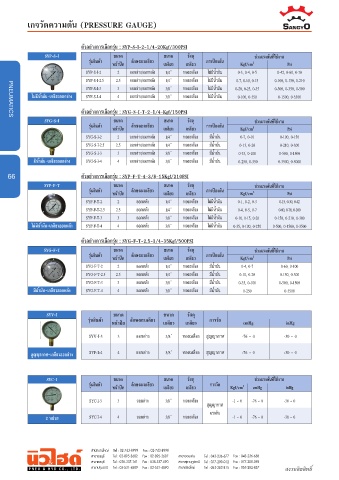

Page 66 - PNEU&HYD Catalog Vol.3

เกจวัดความดัน (PRESSURE GAUGE)

ตัวอย่างการเลือกรุ่น : SYP-S-I-2-1/4-20Kgf/300PSI
SYP-S-I ขนาด ขนาด วัสดุ ช่วงแรงดันที่ใช้งาน
รุ่นสินค้า ลักษณะเกลียว การป้องกัน 2
หน้าปัด เกลียว เกลียว Kgf/cm² Psi

SYP-S-I-2 2 ออกล่าง/ออกหลัง 1/4” ทองเหลือง ไม่มีนํ้ามัน 0-3, 0-4, 0-5 0-42, 0-60, 0-70
SYP-S-I-2.5 2.5 ออกล่าง/ออกหลัง 1/4” ทองเหลือง ไม่มีนํ้ามัน 0-7, 0-10, 0-15 0-100, 0-150, 0-210
SYP-S-I-3 3 ออกล่าง/ออกหลัง 3/8” ทองเหลือง ไม่มีนํ้ามัน 0-20, 0-25, 0-35 0-300, 0-350, 0-500
้
ไม่มีนำามัน-เกลียวออกล่าง SYP-S-I-4 4 ออกล่าง/ออกหลัง 3/8” ทองเหลือง ไม่มีนํ้ามัน 0-100, 0-350 0-1500, 0-3500

ตัวอย่างการเลือกรุ่น : SYG-S-I-T-2-1/4-Kgf/150PSI
SYG-S-I ขนาด ขนาด วัสดุ ช่วงแรงดันที่ใช้งาน
PNEUMATICS
รุ่นสินค้า หน้าปัด ลักษณะเกลียว เกลียว เกลียว การป้องกัน Kgf/cm² 2 Psi
SYG-S-I-2 2 ออกล่าง/ออกหลัง 1/4” ทองเหลือง มีนํ้ามัน 0-7, 0-10 0-100, 0-150
SYG-S-I-2.5 2.5 ออกล่าง/ออกหลัง 1/4” ทองเหลือง มีนํ้ามัน 0-13, 0-20 0-210, 0-300
SYG-S-I-3 3 ออกล่าง/ออกหลัง 3/8” ทองเหลือง มีนํ้ามัน 0-35, 0-100 0-500, 0-1500
้
มีนำามัน-เกลียวออกล่าง SYG-S-I-4 4 ออกล่าง/ออกหลัง 3/8” ทองเหลือง มีนํ้ามัน 0-250, 0-350 0-3500, 0-5000

66 ตัวอย่างการเลือกรุ่น : SYP-F-T-4-3/8-15Kgf/210PSI
SYP-F-T ขนาด ขนาด วัสดุ ช่วงแรงดันที่ใช้งาน
รุ่นสินค้า หน้าปัด ลักษณะเกลียว เกลียว เกลียว การป้องกัน Kgf/cm² 2 Psi
SYP-F-T-2 2 ออกหลัง 1/4” ทองเหลือง ไม่มีนํ้ามัน 0-1, 0-2, 0-3 0-15, 0-30, 0-42
SYP-F-T-2.5 2.5 ออกหลัง 1/4” ทองเหลือง ไม่มีนํ้ามัน 0-4, 0-5, 0-7 0-60, 0-70, 0-100
SYP-F-T-3 3 ออกหลัง 3/8” ทองเหลือง ไม่มีนํ้ามัน 0-10, 0-15, 0-20 0-150, 0-210, 0-300
้
ไม่มีนำามัน-เกลียวออกหลัง SYP-F-T-4 4 ออกหลัง 3/8” ทองเหลือง ไม่มีนํ้ามัน 0-35, 0-100, 0-250 0-500, 0-1500, 0-3500

ตัวอย่างการเลือกรุ่น : SYG-F-T-2.5-1/4-35Kgf/500PSI
SYG-F-T ขนาด ขนาด วัสดุ ช่วงแรงดันที่ใช้งาน
รุ่นสินค้า หน้าปัด ลักษณะเกลียว เกลียว เกลียว การป้องกัน Kgf/cm² 2 Psi

SYG-F-T-2 2 ออกหลัง 1/4” ทองเหลือง มีนํ้ามัน 0-4, 0-7 0-60, 0-100
SYG-F-T-2.5 2.5 ออกหลัง 1/4” ทองเหลือง มีนํ้ามัน 0-10, 0-20 0-150, 0-300
SYG-F-T-3 3 ออกหลัง 3/8” ทองเหลือง มีนํ้ามัน 0-35, 0-100 0-500, 0-1500
้
มีนำามัน-เกลียวออกหลัง SYG-F-T-4 4 ออกหลัง 3/8” ทองเหลือง มีนํ้ามัน 0-250 0-3500

SYV-I ขนาด ขนาด วัสดุ ช่วงแรงดันที่ใช้งาน
รุ่นสินค้า หน้าปัด ลักษณะเกลียว เกลียว เกลียว การวัด cmHg inHg

SYV-I-3 3 ออกล่าง 3/8” ทองเหลือง สูญญากาศ -76 ~ 0 -30 ~ 0

สูญญากาศ-เกลียวออกล่าง SYP-I-4 4 ออกล่าง 3/8” ทองเหลือง สูญญากาศ -76 ~ 0 -30 ~ 0

SYC-I ขนาด ขนาด วัสดุ ช่วงแรงดันที่ใช้งาน
รุ่นสินค้า หน้าปัด ลักษณะเกลียว เกลียว เกลียว การวัด Kgf/cm² 2 cmHg inHg

SYC-I-3 3 ออกล่าง 3/8” ทองเหลือง -1 ~ 0 -76 ~ 0 -30 ~ 0
สูญญากาศ
แรงดัน
2 หน่วย SYC-I-4 4 ออกล่าง 3/8” ทองเหลือง -1 ~ 0 -76 ~ 0 -30 ~ 0
