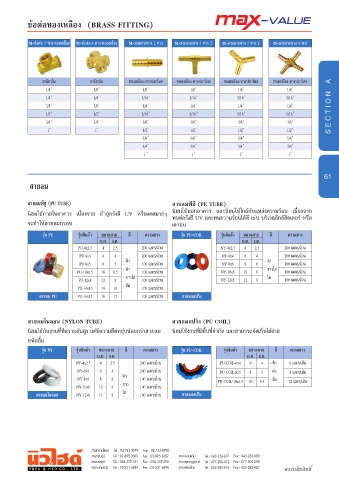

Page 61 - PNEU&HYD Catalog Vol.3

ข้อต่อทองเหลือง (BRASS FITTING)

M-ข้อต่อ 3 ทาง-ทองเหลือง M-ข้อต่อ 4 ทาง-ทองเหลือง M-สวมสายยาง 2 ทาง M-สวมสายยาง 3 ทาง T M-สวมสายยาง 3 ทาง Y M-สวมสายยาง 4 ทาง

เกลียวใน เกลียวใน ทองเหลือง-หางปลาไหล ทองเหลือง-หางปลาไหล ทองเหลือง-หางปลาไหล ทองเหลือง-หางปลาไหล A
1/8” 1/8” 1/8” 1/8” 1/8” 1/8”
1/4” 1/4” 3/16” 3/16” 3/16” 3/16”
3/8” 3/8” 1/4” 1/4” 1/4” 1/4”
1/2” 1/2” 5/16” 5/16” 5/16” 5/16” S E C T I O N
3/4” 3/4” 3/8” 3/8” 3/8” 3/8”
1” 1” 1/2” 1/2” 1/2” 1/2”
5/8” 5/8” 5/8” 5/8”
3/4” 3/4” 3/4” 3/4”
1” 1” 1” 1”

61
สายลม

สายลมพียู (PU TUBE) สายลมพีอี (PE TUBE)
นิยมใช้ภายในอาคาร เนื่องจาก ถ้าถูกรังสี UV หรือแดดมากๆ นิยมใช้นอกอาคาร และนิยมใช้ใกล้กับแหล่งความร้อน เนื่องจาก
ทนต่อรังสี UV และทนความร้อนได้ดี เช่น บริเวณใกล้ฮีตเตอร์ หรือ
จะทําให้สายลมกรอบ เตาอบ
รุ่น PU รุ่นสินค้า ขนาดสาย สี ความยาว รุ่น PU-COIL รุ่นสินค้า ขนาดสาย สี ความยาว
O.D. I.D. O.D. I.D.
PU-4x2.5 4 2.5 200 เมตร/ม้วน NY-4x2.5 4 2.5 200 เมตร/ม้วน
PU-6x4 6 4 200 เมตร/ม้วน NY-6x4 6 4 200 เมตร/ม้วน
PU-8x5 8 5 - ฟ้า 100 เมตร/ม้วน NY-8x6 8 6 - ดํา 100 เมตร/ม้วน
PU-10x6.5 10 6.5 - ดํา 100 เมตร/ม้วน NY-10x8 10 8 - ขาวใส 100 เมตร/ม้วน
PU-12x8 12 8 - ขาวใส 100 เมตร/ม้วน NY-12x8 12 8 - ใส 100 เมตร/ม้วน
PU-14x10 14 10 - ส้ม 100 เมตร/ม้วน
สายลม PU PU-16x12 16 12 100 เมตร/ม้วน สายลมสปริง

สายลมไนลอน (NYLON TUBE) สายลมสปริง (PU COIL)

นิยมใช้กับงานที่ทีความดันสูง แต่มีความยืดหยุ่นน้อยกว่าสายลม นิยมใช้งานที่มีพื้นที่จํากัด และสามารถจัดเก็บได้ง่าย
ชนิดอื่น
รุ่น NY รุ่นสินค้า ขนาดสาย สี ความยาว รุ่น PU-COIL รุ่นสินค้า ขนาดสาย สี ความยาว
O.D. I.D. O.D. I.D.
NY-4x2.5 4 2.5 200 เมตร/ม้วน PU-COIL-6x4 6 4 - ฟ้า 6 เมตร/เส้น
NY-6x4 6 4 200 เมตร/ม้วน PU-COIL-8x5 8 5 - ดํา 9 เมตร/เส้น
NY-8x6 8 6 - ดํา 100 เมตร/ม้วน PU-COIL-10x6.5 10 6.5 - ส้ม 12 เมตร/เส้น
NY-10x8 10 8 - ขาว 100 เมตร/ม้วน
สายลมไนล่อน NY-12x8 12 8 - ใส 100 เมตร/ม้วน สายลมสปริง
