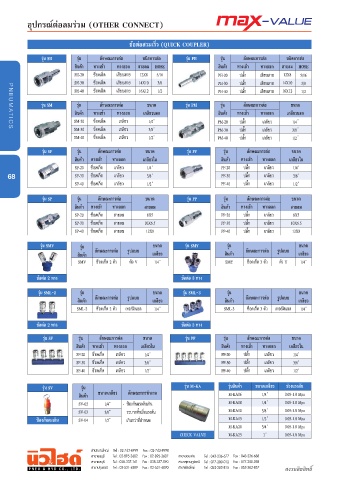

Page 67 - PneuHyd_2018
P. 67
ข้อต่อสวมเร็ว (QUICK COUPLER)
รุ่น SH รุ่น ลักษณะการต่อ ชนิดการต่อ รุ่น PH รุ่น ลักษณะการต่อ ชนิดการต่อ
สินค้า ทางเข้า ทางออก สายลม HOSE สินค้า ทางเข้า ทางออก สายลม HOSE
SH-20 ซ็อคเก็ต เสียบสาย 12X8 5/16 PH-20 ปลั๊ก เสียบสาย 12X8 5/16
SH-30 ซ็อคเก็ต เสียบสาย 14X10 3/8 PH-30 ปลั๊ก เสียบสาย 14X10 3/8
SH-40 ซ็อคเก็ต เสียบสาย 16X12 1/2 PH-40 ปลั๊ก เสียบสาย 16X12 1/2
รุ่น SM รุ่น ลักษณะการต่อ ขนาด รุ่น PM รุ่น ลักษณะการต่อ ขนาด
สินค้า ทางเข้า ทางออก เกลียวนอก สินค้า ทางเข้า ทางออก เกลียวนอก
SM-20 ซ็อคเก็ต เกลียว 1/4” PM-20 ปลั๊ก เกลียว 1/4 ”
SM-30 ซ็อคเก็ต เกลียว 3/8” PM-30 ปลั๊ก เกลียว 3/8 ”
SM-40 ซ็อคเก็ต เกลียว 1/2” PM-40 ปลั๊ก เกลียว 1/2 ”
รุ่น SF รุ่น ลักษณะการต่อ ขนาด รุ่น PF รุ่น ลักษณะการต่อ ขนาด
สินค้า ทางเข้า ทางออก เกลียวใน สินค้า ทางเข้า ทางออก เกลียวใน
SF-20 ซ็อคเก็ต เกลียว 1/4” PF-20 ปลั๊ก เกลียว 1/4”
68 SF-30 ซ็อคเก็ต เกลียว 3/8” PF-30 ปลั๊ก เกลียว 3/8”
SF-40 ซ็อคเก็ต เกลียว 1/2” PF-40 ปลั๊ก เกลียว 1/2”
รุ่น SP รุ่น ลักษณะการต่อ ขนาด รุ่น PP รุ่น ลักษณะการต่อ ขนาด
สินค้า ทางเข้า ทางออก สายลม สินค้า ทางเข้า ทางออก สายลม
SP-20 ซ็อคเก็ต สายลม 8X5 PP-20 ปลั๊ก เกลียว 8X5
SP-30 ซ็อคเก็ต สายลม 10X6.5 PP-30 ปลั๊ก เกลียว 10X6.5
SP-40 ซ็อคเก็ต สายลม 12X8 PP-40 ปลั๊ก เกลียว 12X8
รุ่น SMV รุ่น ขนาด รุ่น SMY รุ่น ขนาด
สินค้า ลักษณะการต่อ รูปแบบ เกลียว สินค้า ลักษณะการต่อ รูปแบบ เกลียว
SMV ซ็อคเก็ต 2 ตัว ตัว V 1/4” SMY ซ็อคเก็ต 3 ตัว ตัว Y 1/4”
ข้อต่อ 2 ทาง ข้อต่อ 3 ทาง
รุ่น SML-2 รุ่น ขนาด รุ่น SML-3 รุ่น ขนาด
สินค้า ลักษณะการต่อ รูปแบบ เกลียว สินค้า ลักษณะการต่อ รูปแบบ เกลียว
SML-2 ซ็อคเก็ต 2 ตัว เทอร์มินอล 1/4” SML-3 ซ็อคเก็ต 3 ตัว เทอร์มินอล 1/4”
ข้อต่อ 2 ทาง ข้อต่อ 3 ทาง
รุ่น SF รุ่น ลักษณะการต่อ ขนาด รุ่น PF รุ่น ลักษณะการต่อ ขนาด
สินค้า ทางเข้า ทางออก เกลียวใน สินค้า ทางเข้า ทางออก เกลียวใน
SF-20 ซ็อคเก็ต เกลียว 1/4” PF-20 ปลั๊ก เกลียว 1/4”
SF-30 ซ็อคเก็ต เกลียว 3/8” PF-30 ปลั๊ก เกลียว 3/8”
SF-40 ซ็อคเก็ต เกลียว 1/2” PF-40 ปลั๊ก เกลียว 1/2”
รุ่น SV รุ่น รุ่น M-KA รุ่นสินค้า ขนาดเกลียว ช่วงแรงดัน
สินค้า ขนาดเกลียว ลักษณะการทำางาน M-KA06 1/8” 0.05-1.0 Mpa
SV-02 1/4” - ป้องกันแรงดันเกิน M-KA08 1/4” 0.05-1.0 Mpa
SV-03 3/8” ระบายทิ้งเมื่อแรงดัน M-KA10 3/8” 0.05-1.0 Mpa
ป้องกันลมเกิน SV-04 1/2” เกินกว่าที่กําหนด M-KA15 1/2” 0.05-1.0 Mpa
M-KA20 3/4” 0.05-1.0 Mpa
CHECK VALVE M-KA25 1” 0.05-1.0 Mpa
