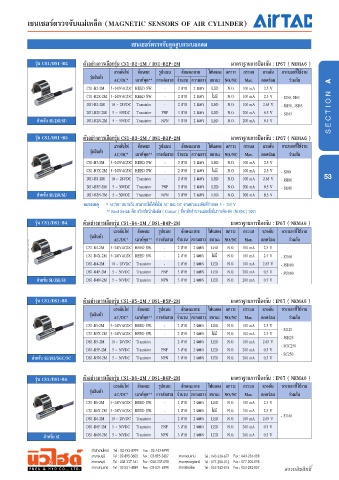

Page 52 - PneuHyd_2018

เซนเซอร์ตรวจจับลูกสูบกระบอกลม

รุ่น CS1/DS1-B2 ตัวอย่างการเลือกรุ่น CS1-B2-2M / DS1-B2P-2M มาตราฐานการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ รูปแบบ ลักษณะสาย ไฟแสดง สภาวะ กระแส แรงดัน กระบอกที่ใช้งาน
รุ่นสินค้า
AC/DC* เอาท์พุท** การต่อสาย จำานวน ความยาว สถานะ NO/NC Max. ตกคร่อม ร่วมกัน
CS1-B2-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร LED N.O. 100 mA 2.5 V
CS1-B2X-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร ไม่มี N.O. 100 mA 2.5 V - SI50, SI63
DS1-B2-2M 10 ~ 28VDC Transistor - 2 สาย 2 เมตร LED N.O. 100 mA 2.65 V - JSI50, JSI63
DS1-B2P-2M 5 ~ 30VDC Transistor PNP 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V - SU63
สำาหรับ SI/JSI/SU DS1-B2N-2M 5 ~ 30VDC Transistor NPN 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V

รุ่น CS1/DS1-B3 ตัวอย่างการเลือกรุ่น CS1-B3-2M / DS1-B3P-2M มาตราฐานการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ รูปแบบ ลักษณะสาย ไฟแสดง สภาวะ กระแส แรงดัน กระบอกที่ใช้งาน
รุ่นสินค้า AC/DC* เอาท์พุท** การต่อสาย จำานวน ความยาว สถานะ NO/NC Max. ตกคร่อม ร่วมกัน

CS1-B3-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร LED N.O. 100 mA 2.5 V
CS1-B3X-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร ไม่มี N.O. 100 mA 2.5 V - SI80
DS1-B3-2M 10 ~ 28VDC Transistor - 2 สาย 2 เมตร LED N.O. 100 mA 2.65 V - JSI80 53
DS1-B3P-2M 5 ~ 30VDC Transistor PNP 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V - SU80
สำาหรับ SI/JSI/SU DS1-B3N-2M 5 ~ 30VDC Transistor NPN 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V

รุ่น CS1/DS1-B4 ตัวอย่างการเลือกรุ่น CS1-B4-2M / DS1-B4P-2M มาตราฐานการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ รูปแบบ ลักษณะสาย ไฟแสดง สภาวะ กระแส แรงดัน กระบอกที่ใช้งาน
รุ่นสินค้า AC/DC* เอาท์พุท** การต่อสาย จำานวน ความยาว สถานะ NO/NC Max. ตกคร่อม ร่วมกัน
CS1-B4-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร LED N.O. 100 mA 2.5 V
CS1-B4X-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร ไม่มี N.O. 100 mA 2.5 V - SI100
DS1-B4-2M 10 ~ 28VDC Transistor - 2 สาย 2 เมตร LED N.O. 100 mA 2.65 V - JSI100
DS1-B4P-2M 5 ~ 30VDC Transistor PNP 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V - SU100
สำาหรับ SI/JSI/SU DS1-B4N-2M 5 ~ 30VDC Transistor NPN 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V

รุ่น CS1/DS1-B5 ตัวอย่างการเลือกรุ่น CS1-B5-2M / DS1-B5P-2M มาตราฐานการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ รูปแบบ ลักษณะสาย ไฟแสดง สภาวะ กระแส แรงดัน กระบอกที่ใช้งาน
รุ่นสินค้า
AC/DC* เอาท์พุท** การต่อสาย จำานวน ความยาว สถานะ NO/NC Max. ตกคร่อม ร่วมกัน
CS1-B5-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร LED N.O. 100 mA 2.5 V - SI125
CS1-B5X-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร ไม่มี N.O. 100 mA 2.5 V - JSI125
DS1-B5-2M 10 ~ 28VDC Transistor - 2 สาย 2 เมตร LED N.O. 100 mA 2.65 V - SGC250
DS1-B5P-2M 5 ~ 30VDC Transistor PNP 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V
สำาหรับ SI/JSI/SGC/SC DS1-B5N-2M 5 ~ 30VDC Transistor NPN 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V - SC250

รุ่น CS1/DS1-B6 ตัวอย่างการเลือกรุ่น CS1-B6-2M / DS1-B6P-2M มาตราฐานการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ รูปแบบ ลักษณะสาย ไฟแสดง สภาวะ กระแส แรงดัน กระบอกที่ใช้งาน
รุ่นสินค้า AC/DC* เอาท์พุท** การต่อสาย จำานวน ความยาว สถานะ NO/NC Max. ตกคร่อม ร่วมกัน
CS1-B6-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร LED N.O. 100 mA 2.5 V
CS1-B6X-2M 5 ~ 240V AC/DC REED SW. - 2 สาย 2 เมตร ไม่มี N.O. 100 mA 2.5 V
DS1-B6-2M 10 ~ 28VDC Transistor - 2 สาย 2 เมตร LED N.O. 100 mA 2.65 V - SI160
DS1-B6P-2M 5 ~ 30VDC Transistor PNP 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V
สำาหรับ SI DS1-B6N-2M 5 ~ 30VDC Transistor NPN 3 สาย 2 เมตร LED N.O. 200 mA 0.5 V
