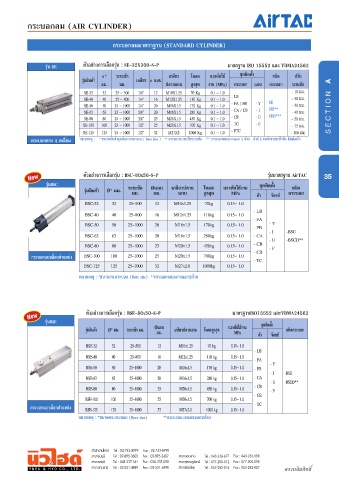

กระบอกลมมาตราฐาน (STANDARD CYLINDER)

รุ่น SE มาตรฐาน ISO 15552 และ VDMA24562
Ø * ระยะชัก เกลียว โหลด แรงดันใช้ ชุดติดตั้ง ชนิด ปรับ
รุ่นสินค้า เกลียว Ø แกน
มม. มม. ปลายแกน สูงสุด งาน (MPa) กระบอก แกน กระบอก ระยะชัก
SE-32 32 25 ~ 500 1/8” 12 M10X1.25 70 Kg 0.1 ~ 1.0 - 10 มม.
SE-40 40 25 ~ 800 1/4” 16 M12X1.25 110 Kg 0.1 ~ 1.0 - LB - SE - 20 มม.
SE-50 50 25 ~ 1000 1/4” 20 M16X1.5 170 Kg 0.1 ~ 1.0 - FA / FB - Y - 30 มม.
SE-63 63 25 ~ 1000 3/8” 20 M16X1.5 280 Kg 0.1 ~ 1.0 - CA / CB - I - SEJ** - 40 มม.
SE-80 80 25 ~ 1000 3/8” 25 M20X1.5 450 Kg 0.1 ~ 1.0 - CR - U - SED*** - 50 มม.
SE-100 100 25 ~ 1000 1/2” 25 M20X1.5 700 Kg 0.1 ~ 1.0 - TC - F - 75 มม.
SE-125 125 25 ~ 1000 1/2” 32 M27X2 1000 Kg 0.1 ~ 1.0 - FTC - 100 มม .
กระบอกทรง 4 เหลี่ยม

New 35
รุ่นBSC ชุดติดตั้ง
ชนิด
รุ่นสินค้า Ø* มม. ระยะชัก Øแกน เกลียวปลาย โหลด แรงดันใช้งาน ตัว จ๊อยซ์ กระบอก
สูงสุด
มม.
MPa
แกน
มม.
BSC-32 32 25~500 12 M10x1.25 70kg 0.15~ 1.0
- LB
BSC-40 40 25~800 16 M12x1.25 110kg 0.15~ 1.0
- FA
BSC-50 50 25~1000 20 M16x1.5 170kg 0.15~ 1.0 - FB - Y
BSC-63 63 25~1000 20 M16x1.5 280kg 0.15~ 1.0 - CA - I -BSC
-BSCD**
- U
BSC-80 80 25~1000 25 M20x1.5 450kg 0.15~ 1.0 - CB - F
- CR
กระบอกแบบล็อกตำาแหน่ง BSC-100 100 25~1000 25 M20x1.5 700kg 0.15~ 1.0 - TC
BSC-125 125 25~1000 32 M27x2.0 1000kg 0.15~ 1.0

New
รุ่นBSE ชุดติดตั้ง
รุ่นสินค้า Ø* มม. ระยะชัก มม. Øแกน เกลียวปลายแกน โหลดสูงสุด แรงดันใช้งาน ตัว จ๊อยซ์ ชนิดกระบอก
MPa
มม.
BSE-32 32 25~500 12 M10x1.25 70 kg 0.15~ 1.0
- LB
BSE-40 40 25~800 16 M12x1.25 110 kg 0.15~ 1.0
- FA
BSE-50 50 25~1000 20 M16x1.5 170 kg 0.15~ 1.0 - FB - Y
BSE-63 63 25~1000 20 M16x1.5 280 kg 0.15~ 1.0 - CA - I -BSE
- U
-BSED**
BSE-80 80 25~1000 25 M20x1.5 450 kg 0.15~ 1.0 - CB - F
- CR
BSE-100 100 25~1000 25 M20x1.5 700 kg 0.15~ 1.0
กระบอกแบบล็อกตำาแหน่ง BSE-125 125 25~1000 32 M27x2.0 1000 kg 0.15~ 1.0 - TC
