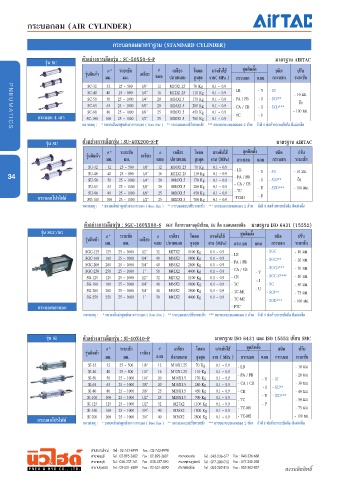

กระบอกลมมาตราฐาน (STANDARD CYLINDER)

ตัวอย่างการเลือกรุ่น : SC-50X50-S-P มาตรฐาน AIRTAC
รุ่น SC
Ø * ระยะชัก Ø เกลียว โหลด แรงดันใช้ ชุดติดตั้ง ชนิด ปรับ
รุ่นสินค้า เกลียว
มม. มม. แกน ปลายแกน สูงสุด งาน( MPa ) กระบอก แกน กระบอก ระยะชัก
SC-32 32 25 ~ 500 1/8” 12 M10X1.25 70 Kg 0.1 ~ 0.9
SC-40 40 25 ~ 800 1/4” 16 M12X1.25 110 Kg 0.1 ~ 0.9 - LB - Y - SC - 10 มม.
SC-50 50 25 ~ 1000 1/4” 20 M16X1.5 170 Kg 0.1 ~ 0.9 - FA / FB - I - SCJ**
SC-63 63 25 ~ 1000 3/8” 20 M16X1.5 280 Kg 0.1 ~ 0.9 - CA / CB - U - SCD*** ถึง
SC-80 80 25 ~ 1000 3/8” 25 M20X1.5 450 Kg 0.1 ~ 0.9 - 100 มม.
กระบอก 4 เสา SC-100 100 25 ~ 1000 1/2” 25 M20X1.5 700 Kg 0.1 ~ 0.9 - TC - F

รุ่น SU ตัวอย่างการเลือกรุ่น : SU-40X200-S-P มาตรฐาน AIRTAC
Ø * ระยะชัก เกลียว โหลด แรงดันใช้ ชุดติดตั้ง ชนิด ปรับ
รุ่นสินค้า เกลียว Ø
มม. มม. แกน ปลายแกน สูงสุด งาน (MPa) กระบอก แกน กระบอก ระยะชัก
SU-32 32 25 ~ 500 1/8” 12 M10X1.25 70 Kg 0.1 ~ 0.9 - LB
SU-40 40 25 ~ 800 1/4” 16 M12X1.25 110 Kg 0.1 ~ 0.9 - Y - SU - 10 มม.
34 SU-50 50 25 ~ 1000 1/4” 20 M16X1.5 170 Kg 0.1 ~ 0.9 - FA / FB - I - SUJ** ถึง
SU-63 63 25 ~ 1000 3/8” 20 M16X1.5 280 Kg 0.1 ~ 0.9 - CA / CB - U - SUD*** - 100 มม.
SU-80 80 25 ~ 1000 3/8” 25 M20X1.5 450 Kg 0.1 ~ 0.9 - TC
กระบอกโปรไฟล์ SU-100 100 25 ~ 1000 1/2” 25 M20X1.5 700 Kg 0.1 ~ 0.9 -TCM1 - F

ตัวอย่างการเลือกรุ่น : SGC-160X500-S SGC คือกระบอกอลูมิเนียม, SG คือ แสตนเลสสตีล มาตรฐาน ISO 6431 (15552)
รุ่น SGC/SG ชุดติดตั้ง
รุ่นสินค้า Ø * ระยะชัก เกลียว Ø เกลียว โหลด แรงดันใช้ ชนิด ปรับ
มม. มม. แกน ปลายแกน สูงสุด งาน (MPa) กระบอก แกน กระบอก ระยะชัก
SGC-125 125 25 ~ 1000 1/2” 32 M27X2 1100 Kg 0.1 ~ 0.9 - LB - SGC - 10 มม.
SGC-160 160 25 ~ 1000 3/4” 40 M36X2 1800 Kg 0.1 ~ 0.9 - SGCJ** - 20 มม.
SGC-200 200 25 ~ 1000 3/4” 40 M36X2 2800 Kg 0.1 ~ 0.9 - FA / FB - SGCD***
SGC-250 250 25 ~ 1000 1” 50 M42X2 4400 Kg 0.1 ~ 0.9 - CA / CB - Y - 30 มม.
SG-125 125 25 ~ 1000 1/2” 32 M27X2 1100 Kg 0.1 ~ 0.9 - CR - I - SGC-S**** - 40 มม.
SG-160 160 25 ~ 1000 3/4” 40 M36X2 1800 Kg 0.1 ~ 0.9 - TC - SG - 50 มม.
SG-200 200 25 ~ 1000 3/4” 40 M36X2 2800 Kg 0.1 ~ 0.9 - TC-M1 - U - SGJ** - 75 มม.
SG-250 250 25 ~ 1000 1” 50 M42X2 4400 Kg 0.1 ~ 0.9 - TC-M2 - SGD*** - 100 มม.
กระบอกเสานอก - FTC

รุ่น SI ตัวอย่างการเลือกรุ่น : SI-40X40-P มาตรฐาน ISO 6431 และ ISO 15552 เทียบ SMC
Ø * ระยะชัก Ø เกลียว โหลด แรงดันใช้ ชุดติดตั้ง ชนิด ปรับ
รุ่นสินค้า เกลียว
มม. มม. แกน ปลายแกน สูงสุด งาน ( MPa ) กระบอก แกน กระบอก ระยะชัก
SI-32 32 25 ~ 500 1/8” 12 M10X1.25 70 Kg 0.1 ~ 0.9 - LB - 10 มม.
SI-40 40 25 ~ 800 1/4” 16 M12X1.25 110 Kg 0.1 ~ 0.9 - FA / FB - 20 มม.
SI-50 50 25 ~ 1000 1/4” 20 M16X1.5 170 Kg 0.1 ~ 0.9 - Y - SI
SI-63 63 25 ~ 1000 3/8” 20 M16X1.5 280 Kg 0.1 ~ 0.9 - CA / CB - I - SIJ** - 30 มม.
SI-80 80 25 ~ 1000 3/8” 25 M20X1.5 450 Kg 0.1 ~ 0.9 - CR - 40 มม.
SI-100 100 25 ~ 1000 1/2” 25 M20X1.5 700 Kg 0.1 ~ 0.9 - TC - U - SID*** - 50 มม.
SI-125 125 25 ~ 1000 1/2” 32 M27X2 1100 Kg 0.1 ~ 0.9 - F
SI-160 160 25 ~ 1000 3/4” 40 M36X2 1800 Kg 0.1 ~ 0.9 - TC-M1 - 75 มม.
กระบอกโปรไฟล์ SI-200 200 25 ~ 1000 3/4” 40 M36X2 2800 Kg 0.1 ~ 0.9 - TC-M2 - 100 มม.
