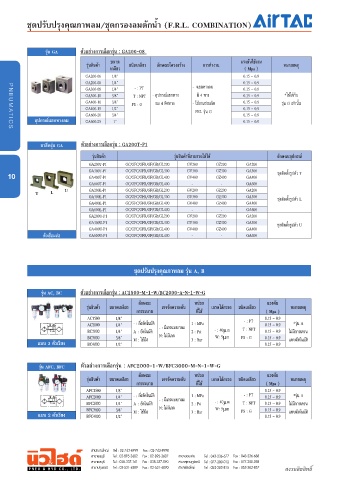

           ชุดปรับปรุงคุณภาพลม/ชุดกรองลมดักนำา (F.R.L. COMBINATION)




                 รุ่น GA     ตัวอย่างการเลือกรุ่น : GA200-08

                                        ขนาด                                          แรงดันใช้งาน
                               รุ่นสินค้า     ชนิดเกลียว  ลักษณะโครงสร้าง  การทำางาน                 หมายเหตุ
                                        เกลียว                                         ( Mpa )
                               GA200-06  1/8”                                          0.15 ~ 0.9
                               GA200-08  1/4”                                          0.15 ~ 0.9
                               GA300-08  1/4”    - : PT              -  แยกทางลม       0.15 ~ 0.9
                               GA300-10  3/8”   T : NPT  - อุปกรณ์แยกทาง     มี 4 ทาง  0.15 ~ 0.9    *ใช้ได้กับ
                               GA400-10  3/8”  PS : G    ลม 4 ทิศทาง  - ใช้งานร่วมกับ   0.15 ~ 0.9   รุ่น G เท่านั้น
                               GA400-15  1/2”                          FRL รุ่น G      0.15 ~ 0.9
                               GA600-20  3/4”                                          0.15 ~ 0.9
             อุปกรณ์แยกทางลม   GA600-25  1”                                            0.15 ~ 0.9



               ขายึดรุ่น GA  ตัวอย่างการเลือกรุ่น : GA200T-P1
                                 รุ่นสินค้า                   รุ่นสินค้าที่สามารถใช้ได้           ลักษณะอุปกรณ์
                                GA200T-P1    GC/GFC/GFR/GF/GR/GL200  GV200   GZ200      GA200
                                GA300T-P1    GC/GFC/GFR/GF/GR/GL300  GV300   GZ300      GA300     ชุดติดตั้งรูปตัว T
    10                          GA400T-P1    GC/GFC/GFR/GF/GR/GL400  GV400   GZ400      GA400
                                GA600T-P1    GC/GFC/GFR/GF/GR/GL400  -         -        GA600

              T    L    U       GA200L-P1    GC/GFC/GFR/GF/GR/GL200  GV200   GZ200      GA200
                                GA300L-P1    GC/GFC/GFR/GF/GR/GL300  GV300   GZ300      GA300     ชุดติดตั้งรูปตัว L
                                GA400L-P1    GC/GFC/GFR/GF/GR/GL400  GV400   GZ400      GA400
                                GA600L-P1    GC/GFC/GFR/GF/GR/GL400  -         -        GA600
                                GA200U-P1    GC/GFC/GFR/GF/GR/GL200  GV200   GZ200      GA200
                                GA300U-P1    GC/GFC/GFR/GF/GR/GL300  GV300   GZ300      GA300     ชุดติดตั้งรูปตัว U
                                GA400U-P1    GC/GFC/GFR/GF/GR/GL400  GV400   GZ400      GA400
                ตัวเชื่อมต่อ    GA600U-P1    GC/GFC/GFR/GF/GR/GL400  -         -        GA600





                                                ชุดปรับปรุงคุณภาพลม รุ่น A, B



                             ตัวอย่างการเลือกรุ่น : AC1500-M-1-W/BC2000-A-N-1-W-G
               รุ่น AC, BC   ตัวอย่างการเลือกรุ่น : AC1500-M-1-W/BC2000-A-N-1-W-G
                                                  ลักษณะ             หน่วย                     แรงดัน
                                รุ่นสินค้า  ขนาดเกลียว    เกจวัดความดัน    เกรดไส้กรอง  ชนิดเกลียว     หมายเหตุ
                                                 การระบาย             ที่ใช้                  ( Mpa )
                                AC1500    1/8”                                          - : PT  0.15 ~ 0.9
                                AC2000    1/4”  - : กึ่งอัตโนมัติ  - : มีเกจแบบกลม  1 : MPa   0.15 ~ 0.9  *รุ่น A
                                BC2000    1/4”  A : อัตโนมัติ       2 : Psi  - : 40µm   T : NPT  0.15 ~ 0.9  ไม่มีการเดรน
                                BC3000    3/8”  M : ใช้มือ  N: ไม่มีเกจ  3 : Bar  W: 5µm  PS : G  0.15 ~ 0.9  แบบอัตโนมัติ
              แบบ 3 ตัวเรียง    BC4000    1/2”                                                0.15 ~ 0.9




               รุ่น AFC, BFC
                                                  ลักษณะ             หน่วย                     แรงดัน
                                รุ่นสินค้า  ขนาดเกลียว    เกจวัดความดัน    เกรดไส้กรอง  ชนิดเกลียว     หมายเหตุ
                                                 การระบาย             ที่ใช้                  ( Mpa )
                               AFC1500    1/8”                                                0.15 ~ 0.9
                               AFC2000    1/4”  - : กึ่งอัตโนมัติ  - : มีเกจแบบกลม  1 : MPa    - : PT  0.15 ~ 0.9  *รุ่น A
                               BFC2000    1/4”  A : อัตโนมัติ       2 : Psi  - : 40µm   T : NPT  0.15 ~ 0.9  ไม่มีการเดรน
                               BFC3000    3/8”  M : ใช้มือ  N: ไม่มีเกจ  3 : Bar  W: 5µm  PS : G  0.15 ~ 0.9  แบบอัตโนมัติ
              แบบ 2 ตัวเรียง   BFC4000    1/2”                                                0.15 ~ 0.9
