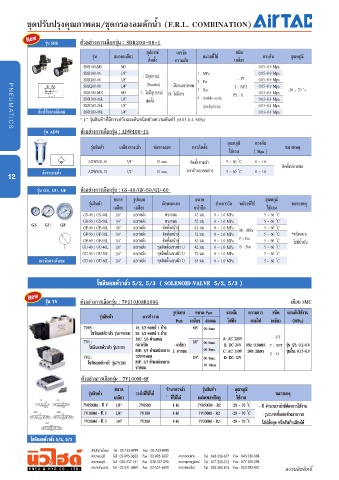

P. 11

้
           ชุดปรับปรุงคุณภาพลม/ชุดกรองลมดักนำา (F.R.L. COMBINATION)

          New    รุ่น SDR    ตัวอย่างการเลือกรุ่น : SDR200-08-1


                                                    อุปกรณ์    เกจวัด               ชนิด
                                  รุ่น   ขนาดเกลียว                     หน่วยที่ใช้          แรงดัน    อุณหภูมิ
                                                     ติดตั้ง  ความดัน              เกลียว
                              SDR100-M5     M5                                              0.05~0.9 Mpa
                              SDR100-06    1/8”                        1 : MPa              0.05~0.9 Mpa
                              SDR200-06    1/8”   - : มีอุปกรณ์        2 : Psi              0.05~0.9 Mpa
                              SDR200-08    1/4”       (Bracket)   - : มีเกจแบบกลม           0.05~0.9 Mpa
                              SDR100-M5L    M5    J : ไม่มีอุปกรณ์   N: ไม่มีเกจ   3 : Bar  0.03~0.4 Mpa  -20 ~ 70 ˚c
                              SDR100-06L   1/8”       ติดตั้ง          4 : double scale.    0.03~0.4 Mpa
                              SDR200-06L   1/8”                            (psi,kgf/cm²)    0.03~0.4 Mpa
              ตัวปรับแรงดันลม  SDR200-08L  1/4”                                             0.03~0.4 Mpa


                รุ่น ADW     ตัวอย่างการเลือกรุ่น : ADW400-15
                                                                                 อุณหภูมิ  แรงดัน
                                 รุ่นสินค้า  เกลียวทางเข้า  ท่อทางออก  การติดตั้ง                    หมายเหตุ
                                                                                 ใช้งาน   ( Mpa )
                                ADW400-10     3/8”      10 mm.      ติดตั้งทางเข้า  5 ~ 60  ํC   0 ~ 1.0  ติดตั้งปลายท่อ

                ตัวระบายนำ้า    ADW400-15     1/2”      10 mm.     จากด้านบนลงล่าง  5 ~ 60  ํC  0 ~ 1.0
    12

              รุ่น GS, GU, GF  ตัวอย่างการเลือกรุ่น : GS-40/GF-50/GU-60
                                         ขนาด   รูปแบบ                ขนาด                    อุณหภูมิ
                                รุ่นสินค้า                ลักษณะเกจ          ช่วงการวัด  หน่วยที่ใช้   หมายเหตุ
                                         เกลียว  เกลียว              หน้าปัด                   ใช้งาน
                              GS-40 / GS-40L  1/8”  ออกหลัง  ทรงกลม  42 มม.  0 ~ 1.0 MPa      5 ~ 60  ํC
                              GS-50 / GS-50L  1/4”  ออกหลัง  ทรงกลม  52 มม.  0 ~ 1.0 MPa      5 ~ 60  ํC
             GS  GU   GF      GF-40 / GF-40L  1/8”  ออกหลัง  ติดตั้งหน้าตู้  42 มม.  0 ~ 1.0 MPa  5 ~ 60  ํC
                              GF-50 / GF-50L  1/4”  ออกหลัง  ติดตั้งหน้าตู้  52 มม.  0 ~ 1.0 MPa   M : MPa  5 ~ 60  ํC  *ชนิดแบบ
                              GF-60 / GF-60L  1/4”  ออกหลัง  ติดตั้งหน้าตู้  63 มม.  0 ~ 1.0 MPa   P : Psi  5 ~ 60  ํC    ไม่มีนํ้ามัน
                              GU-40 / GU-40L 1/8”  ออกหลัง  ชุดติดตั้งแบบตัว U  42 มม.  0 ~ 1.0 MPa   B : Bar  5 ~ 60  ํC
                              GU-50 / GU-50L 1/4”  ออกหลัง  ชุดติดตั้งแบบตัว U  52 มม.  0 ~ 1.0 MPa  5 ~ 60  ํC
               เกจวัดแรงดันลม  GU-60 / GU-60L 1/4”  ออกหลัง  ชุดติดตั้งแบบตัว U  63 มม.  0 ~ 1.0 MPa  5 ~ 60  ํC



                                   โซลินอยด์วาล์ว 5/2, 5/3  ( SOLENOID VALVE  5/2, 5/3 )

           New
                             ตัวอย่างการเลือกรุ่น : 7V210J08B200G
                             ตัวอย่างการเลือกรุ่น : 7V210J08B200G
                             ตัวอย่างการเลือกรุ่น : 7V210J08B200G
                             ตัวอย่างการเลือกรุ่น : 7V210J08B200G
                             ตัวอย่างการเลือกรุ่น : 7V210J08B200G
                             ตัวอย่างการเลือกรุ่น : 7V210J08B200G                                                                                 เทียบ SMC                                                                                 เทียบ SMC                                                                                 เทียบ SMC                                                                                 เทียบ SMC
                             ตัวอย่างการเลือกรุ่น : 7V210J08B200G
                             ตัวอย่างการเลือกรุ่น : 7V210J08B200G
                             ตัวอย่างการเลือกรุ่น : 7V210J08B200G
                             ตัวอย่างการเลือกรุ่น : 7V210J08B200G
                 รุ่น 7V     ตัวอย่างการเลือกรุ่น : 7V210J08B200G
                                                              รูปแบบ  ขนาด Port  แรงดัน  ความยาว  ชนิด  แรงดันใช้งาน
                                    รุ่นสินค้า     การทำางาน
                                                               Port  เกลียว สายลม  ไฟฟ้า  สายไฟ  เกลียว  (MPa)
                              7V05 :             10: 5/2 คอยล์ 1 ข้าง  M5  04: 4mm.
                                   โซลินอยด์วาล์ว รุ่น7V0500 20: 5/2 คอยล์ 2 ข้าง
                              7V1 :              30C: 5/3 ตําแหน่ง  - เกลียว  1/8”  06: 6mm.  A: AC 220V  รุ่น 5/3: 0.2~0.8
                                                                                B: DC 24V 050: 0.5เมตร
                                                 กลางปิด
                                  โซลินอยด์วาล์ว รุ่น7100
                                                 30E: 5/3 ตําแหน่งกลาง J: สายลม  08: 8mm.  C: AC 110V 200: 2เมตร  รุ่นอื่น: 0.15~0.8
                              7V2 :              ระบายออก            1/4”  08: 8mm.  D: DC 12V
                                 โซลินอยด์วาล์ว รุ่น7V200  30P: 5/3 ตําแหน่งกลาง  10: 10mm.
                                                 จ่ายลม
                              ตัวอย่างการเลือกรุ่น : 7V100M-6F
                              ตัวอย่างการเลือกรุ่น : 7V100M-6F
                              ตัวอย่างการเลือกรุ่น : 7V100M-6F
                              ตัวอย่างการเลือกรุ่น : 7V100M-6F
                              ตัวอย่างการเลือกรุ่น : 7V100M-6F
                              ตัวอย่างการเลือกรุ่น : 7V100M-6F
                              ตัวอย่างการเลือกรุ่น : 7V100M-6F
                              ตัวอย่างการเลือกรุ่น : 7V100M-6F
                              ตัวอย่างการเลือกรุ่น : 7V100M-6F
                              ตัวอย่างการเลือกรุ่น : 7V100M-6F
                              ตัวอย่างการเลือกรุ่น : 7V100M-6F
                                         ขนาด              จำานวนวาล์ว  รุ่นสินค้า  อุณหภูมิ
                                รุ่นสินค้า       วาล์วที่ใช้ได้                                   หมายเหตุ
                                         เกลียว              ที่ใช้ได้  แผ่นเพลทปิดรู  ใช้งาน
                              7V0500M - K F  1/8”  7V0500     1-16    7V0500M - R2  -20 ~ 70  ํC  - K จํานวนวาล์วที่ต้องการใช้งาน
                              7V100M - K F  1/8”  7V100       1-16     7V100M - R2  -20 ~ 70  ํC  - รูระบายทั้งสองข้างสามารถ
                              7V200M - K F  1/4”  7V200       1-16     7V200M - R2  -20 ~ 70  ํC  ใส่ปลั๊กอุด หรือตัวเก็บเสียงได้
            โซลินอยด์วาล์ว 5/2, 5/3
