Page 10 - PneuHyd_2018
P. 10

้

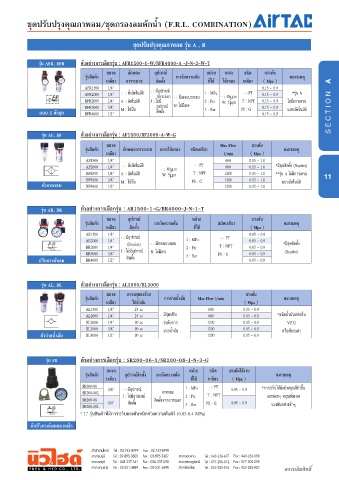

           ชุดปรับปรุงคุณภาพลม/ชุดกรองลมดักนำา (F.R.L. COMBINATION)



                                                ชุดปรับปรุงคุณภาพลม รุ่น A , B


               รุ่น AFR, BFR  ตัวอย่างการเลือกรุ่น : AFR1500-1-W/BFR4000-A -J-N-2-W-T
                                      ขนาด    ลักษณะ   อุปกรณ์            หน่วย  เกรด  ชนิด   แรงดัน
                               รุ่นสินค้า                      เกจวัดความดัน                           หมายเหตุ
                                      เกลียว  การระบาย  ติดตั้ง           ที่ใช้  ไส้กรอง  เกลียว  ( Mpa )
                               AFR1500  1/8”          - : มีอุปกรณ์                          0.15 ~ 0.9
                               AFR2000  1/4”  -  : กึ่งอัตโนมัติ      (Bracket)  - : มีเกจแบบกลม  1 : MPa  0.15 ~ 0.9  *รุ่น A
                               BFR2000  1/4”  A : อัตโนมัติ  J : ไม่มี   2 : Psi             0.15 ~ 0.9  ไม่มีการเดรน
                               BFR3000  3/8”  M : ใช้มือ      อุปกรณ์  N: ไม่มีเกจ  3 : Bar  0.15 ~ 0.9  แบบอัตโนมัติ
               แบบ 2 ตัวชุด    BFR4000  1/2”              ติดตั้ง                            0.15 ~ 0.9



                รุ่น AF, BF  ตัวอย่างการเลือกรุ่น : AF1500/BF3000-A-W-G
                                      ขนาด                                    Max Flow   แรงดัน
                               รุ่นสินค้า   ลักษณะการระบาย  เกรดไส้กรอง  ชนิดเกลียว                  หมายเหตุ
                                      เกลียว                                    l/min    ( Mpa )
                               AF1500  1/8”                                     600      0.15 ~ 1.0
                               AF2000  1/4”   - : กึ่งอัตโนมัติ                 600      0.15 ~ 1.0  *มีชุดติดตั้ง (Bracket)
                               BF2000  1/4”  A : อัตโนมัติ                      1200     0.15 ~ 1.0  **รุ่น A ไม่มีการเดรน
                               BF3000  3/8”  M : ใช้มือ                         1200     0.15 ~ 1.0  แบบอัตโนมัติ  11
                ตัวกรองลม      BF4000  1/2”                                     1200     0.15 ~ 1.0



                รุ่น AR, BR  ตัวอย่างการเลือกรุ่น : AR1500-1-G/BR4000-J-N-1-T
                                      ขนาด    อุปกรณ์                หน่วย               แรงดัน
                               รุ่นสินค้า              เกจวัดความดัน          ชนิดเกลียว             หมายเหตุ
                                      เกลียว  ติดตั้ง                ที่ใช้              ( Mpa )
                               AR1500  1/8”  - : มีอุปกรณ์                               0.05 ~ 0.9
                               AR2000  1/4”           - : มีเกจแบบกลม   1 : MPa    - : PT  0.05 ~ 0.9  *มีชุดติดตั้ง
                               BR2000  1/4”      (Bracket)         2 : Psi     T : NPT   0.05 ~ 0.9
                               BR3000  3/8”  J : ไม่มีอุปกรณ์  N: ไม่มีเกจ   3 : Bar       PS : G  0.05 ~ 0.9  (Bracket)
               ปรับแรงดันลม    BR4000  1/2”      ติดตั้ง                                 0.05 ~ 0.9




                รุ่น AL, BL  ตัวอย่างการเลือกรุ่น : AL1500/BL3000
                                      ขนาด    ความจุของถ้วย                            แรงดัน
                               รุ่นสินค้า                  การจ่ายนำ้ามัน  Max Flow l/min            หมายเหตุ
                                      เกลียว    ใส่นำ้ามัน                             ( Mpa )
                               AL1500  1/8”     25 cc                     600          0.05 ~ 0.9
                               AL2000  1/4”     25 cc    - มีปุ่มปรับ     600          0.05 ~ 0.9  *ชนิดนํ้ามันหล่อลื่น
                               BL2000  1/4”     90 cc      ระดับการ       1200         0.05 ~ 0.9     VG32
                               BL3000  3/8”     90 cc      จ่ายนํ้ามัน    1200         0.05 ~ 0.9   หรือเทียบเท่า
               ตัวจ่ายนำ้ามัน  BL4000  1/2”     90 cc                     1200         0.05 ~ 0.9



                 รุ่น SR     ตัวอย่างการเลือกรุ่น : SR200-06-1/SR200-08-J-N-3-G
                                       ขนาด                        หน่วย   ชนิด  แรงดันใช้งาน
                               รุ่นสินค้า    อุปกรณ์ติดตั้ง  เกจวัดความดัน                        หมายเหตุ
                                      เกลียว                        ที่ใช้  เกลียว  ( Mpa )
                              SR200-06      - : มีอุปกรณ์          1 : MPa                   *การปรับให้ดึงตัวหมุนสีดําขึ้น
                              SR200-06L  1/8”  J : ไม่มีอุปกรณ์   เกจกลม   2 : Psi  0.05 ~ 0.9  และค่อยๆ หมุนเพิ่ม-ลด
                              SR200-08  1/4”      ติดตั้ง  ติดตั้งจากภายนอก       0.05 ~ 0.9
                              SR200-08L                            3 : Bar                      แรงดันอย่างช้าๆ


            ตัวปรับแรงดันลมขนาดเล็ก
