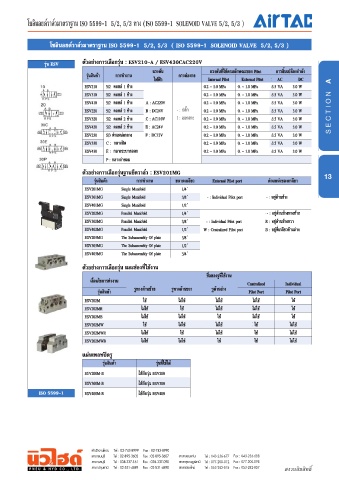

P. 12

โซลินอยด์วาล์วมาตราฐาน ISO 5599-1  5/2, 5/3  ( ISO 5599-1  SOLENOID VALVE  5/2, 5/3 )


                 รุ่น ESV     ตัวอย่างการเลือกรุ่น : ESV210-A / ESV430CAC220V
                                                       แรงดัน              แรงดันที่ใช้ตามลักษณะของ Pilot  การสิ้นเปลืองกำาลัง
                               รุ่นสินค้า  การทำางาน            การต่อสาย
                                                       ไฟฟ้า              Internal Pilot  External Pilot  AC  DC
                               ESV210  5/2  คอยล์ 1 ข้าง                 0.2 ~ 1.0 MPa  0. ~ 1.0 MPa  3.5 VA  3.0 W
                               ESV310  5/2  คอยล์ 1 ข้าง                 0.2 ~ 1.0 MPa  0. ~ 1.0 MPa  3.5 VA  3.0 W
                               ESV410  5/2  คอยล์ 1 ข้าง  A : AC220V     0.2 ~ 1.0 MPa  0. ~ 1.0 MPa  3.5 VA  3.0 W
                               ESV220  5/2  คอยล์ 2 ข้าง  B : DC24V      0.2 ~ 1.0 MPa  0. ~ 1.0 MPa  3.5 VA  3.0 W
                               ESV320  5/2  คอยล์ 2 ข้าง  C : AC110V     0.2 ~ 1.0 MPa  0. ~ 1.0 MPa  3.5 VA  3.0 W
                               ESV420  5/2  คอยล์ 2 ข้าง  E : AC24V      0.2 ~ 1.0 MPa  0. ~ 1.0 MPa  3.5 VA  3.0 W
                               ESV230  5/3 ตําแหน่งกลาง  F : DC12V       0.2 ~ 1.0 MPa  0. ~ 1.0 MPa  3.5 VA  3.0 W
                               ESV330  C :  กลางปิด                      0.2 ~ 1.0 MPa  0. ~ 1.0 MPa  3.5 VA  3.0 W
                               ESV430  E :  กลางระบายออก                 0.2 ~ 1.0 MPa  0. ~ 1.0 MPa  3.5 VA  3.0 W
                                      P : กลางจ่ายลม

                              ตัวอย่างการเลือกรุ่นฐานยึดวาล์ว : ESV201MG
                                  รุ่นสินค้า     การทำางาน     ขนาดเกลียว   External Pilot port  ตำาแหน่งของเกลียว  13
                               ESV201MG     Single Manifold      1/4”
                               ESV301MG     Single Manifold      3/8”     - : Individual Pilot port       - : อยู่ด้านข้าง
                               ESV401MG     Single Manifold      1/2”
                               ESV202MG     Parallel Manifold    1/4”                             - : อยู่ด้านข้างทางซ้าย
                               ESV302MG     Parallel Manifold    3/8”      - : Individual Pilot port        R : อยู่ด้านข้างขวา
                               ESV402MG     Parallel Manifold    1/2”    W : Centralized Pilot port        B : อยู่ที่เกลียวด้านล่าง
                               ESV203MG     The Subassembly Of plate  3/8”
                               ESV303MG     The Subassembly Of plate  1/2”
                               ESV403MG     The Subassembly Of plate  3/4”

                              ตัวอย่างการเลือกรุ่น และช่องที่ใช้งาน
                                                                          ชื่อของรูที่ใช้งาน
                                 เงื่อนไขการทำางาน                                      Centralized  Individual
                                   รุ่นสินค้า   รูทางด้านซ้าย  รูทางด้านขวา  รูด้านล่าง  Pilot Port  Pilot Port
                               ESV202M             ใช้          ไม่ใช้       ไม่ใช้       ไม่ใช้       ใช้
                               ESV202MR            ไม่ใช้       ใช้          ไม่ใช้       ไม่ใช้       ใช้
                               ESV202MB            ไม่ใช้       ไม่ใช้       ใช้          ไม่ใช้       ใช้
                               ESV202MW            ใช้          ไม่ใช้       ไม่ใช้       ใช้          ไม่ใช้
                               ESV202MWR           ไม่ใช้       ใช้          ไม่ใช้       ใช้          ไม่ใช้
                               ESV202MWB           ไม่ใช้       ไม่ใช้       ใช้          ใช้          ไม่ใช้

                              แผ่นเพลทปิดรู
                                     รุ่นสินค้า         รุ่นที่ใช้ได้
                               ESV200M-B          ใช้กับรุ่น ESV200
                               ESV300M-B          ใช้กับรุ่น ESV300
               ISO 5599-1      ESV400M-B          ใช้กับรุ่น ESV400
