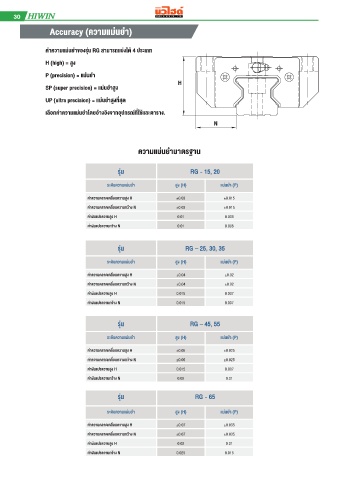

30 LINEAR GUIDE WAY
Accuracy (ความแม่นยำา)

ค่าความแม่นยำาของรุ่น RG สามารถแบ่งได้ 4 ประเภท

H (high) = สูง

P (precision) = แม่นยำา
H
SP (super precision) = แม่นยำาสูง

UP (ultra precision) = แม่นยำาสูงที่สุด

เลือกค่าความแม่นยำาโดยอ้างอิงจากอุปกรณ์ที่ใช้และตาราง.
N

ความแม่นยำามาตรฐาน

รุ่น RG - 15, 20

ระดับคว�มแม่นยำ� สูง (H) แม่นยำ� (P)

ค่�คว�มคล�ดเคลื่อนคว�มสูง H ±0.03 ±0.015
ค่�คว�มคล�ดเคลื่อนคว�มกว้�ง N ±0.03 ±0.015
ค่�ผันแปรคว�มสูง H 0.01 0.006
ค่�ผันแปรคว�มกว้�ง N 0.01 0.006

รุ่น RG – 25, 30, 35

ระดับคว�มแม่นยำ� สูง (H) แม่นยำ� (P)

ค่�คว�มคล�ดเคลื่อนคว�มสูง H ±0.04 ±0.02
ค่�คว�มคล�ดเคลื่อนคว�มกว้�ง N ±0.04 ±0.02
ค่�ผันแปรคว�มสูง H 0.015 0.007
ค่�ผันแปรคว�มกว้�ง N 0.015 0.007

รุ่น RG – 45, 55

ระดับคว�มแม่นยำ� สูง (H) แม่นยำ� (P)

ค่�คว�มคล�ดเคลื่อนคว�มสูง H ±0.05 ±0.025
ค่�คว�มคล�ดเคลื่อนคว�มกว้�ง N ±0.05 ±0.025
ค่�ผันแปรคว�มสูง H 0.015 0.007
ค่�ผันแปรคว�มกว้�ง N 0.02 0.01

รุ่น RG - 65

ระดับคว�มแม่นยำ� สูง (H) แม่นยำ� (P)
ค่�คว�มคล�ดเคลื่อนคว�มสูง H ±0.07 ±0.035
ค่�คว�มคล�ดเคลื่อนคว�มกว้�ง N ±0.07 ±0.035
ค่�ผันแปรคว�มสูง H 0.02 0.01
ค่�ผันแปรคว�มกว้�ง N 0.025 0.015
