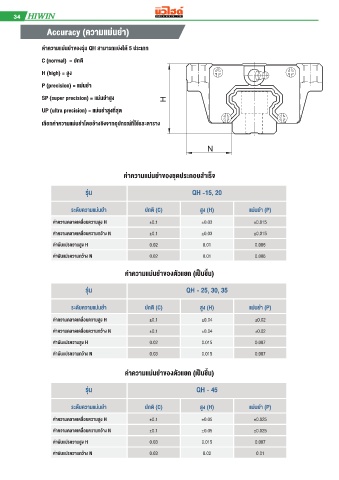

34 LINEAR GUIDE WAY

Accuracy (ความแม่นยำา)

ค่าความแม่นยำาของรุ่น QH สามารถแบ่งได้ 5 ประเภท
C (normal) = ปกติ

H (high) = สูง

P (precision) = แม่นยำา
SP (super precision) = แม่นยำาสูง

UP (ultra precision) = แม่นยำาสูงที่สุด

เลือกค่าความแม่นยำาโดยอ้างอิงจากอุปกรณ์ที่ใช้และตาราง

ค่าความแม่นยำาของชุดประกอบสำาเร็จ

รุ่น QH -15, 20

ระดับคว�มแม่นยำ� ปกติ (C) สูง (H) แม่นยำ� (P)

ค่�คว�มคล�ดเคลื่อนคว�มสูง H ±0.1 ±0.03 ±0.015
ค่�คว�มคล�ดเคลื่อนคว�มกว้�ง N ±0.1 ±0.03 ±0.015

ค่�ผันแปรคว�มสูง H 0.02 0.01 0.006
ค่�ผันแปรคว�มกว้�ง N 0.02 0.01 0.006

ค่าความแม่นยำาของตัวแยก (เป็นชิ้น)

รุ่น QH - 25, 30, 35

ระดับคว�มแม่นยำ� ปกติ (C) สูง (H) แม่นยำ� (P)

ค่�คว�มคล�ดเคลื่อนคว�มสูง H ±0.1 ±0.04 ±0.02

ค่�คว�มคล�ดเคลื่อนคว�มกว้�ง N ±0.1 ±0.04 ±0.02
ค่�ผันแปรคว�มสูง H 0.02 0.015 0.007

ค่�ผันแปรคว�มกว้�ง N 0.03 0.015 0.007

ค่าความแม่นยำาของตัวแยก (เป็นชิ้น)

รุ่น QH - 45

ระดับคว�มแม่นยำ� ปกติ (C) สูง (H) แม่นยำ� (P)

ค่�คว�มคล�ดเคลื่อนคว�มสูง H ±0.1 ±0.05 ±0.025

ค่�คว�มคล�ดเคลื่อนคว�มกว้�ง N ±0.1 ±0.05 ±0.025
ค่�ผันแปรคว�มสูง H 0.03 0.015 0.007
ค่�ผันแปรคว�มกว้�ง N 0.03 0.02 0.01
