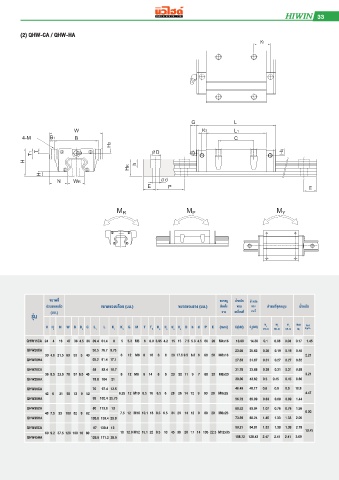

LINEAR GUIDE WAY 33
(2) QHW-CA / QHW-HA
ขนาดที่ ขนาดรู น้ำาหนัก น้ำาหนัก
ประกอบแล้ว ขนาดของบล็อก (มม.) ขนาดของราง (มม.) ติดตั้ง ขณะ ขณะ ค่าคงที่จุดหมุน น้ำาหนัก
(มม.) ราง เคลื่อนที่ คงที่
รุ่น
H H N W B B C L L K K G M T T H H W H D h d P E (mm) C(kN) C (kN) M R M P M Y Block Rail
kg/m
1 1 1 1 2 1 2 3 R R 0 kN-m kN-m kN-m kg
QHW15CA 24 4 16 47 38 4.5 30 39.4 61.4 8 5 5.3 M5 6 8.9 3.95 4.2 15 15 7.5 5.3 4.5 60 20 M4x16 13.88 14.36 0.1 0.08 0.08 0.17 1.45
QHW20CA 50.5 76.7 9.75 23.08 25.63 0.26 0.19 0.19 0.40
30 4.6 21.5 63 53 5 40 6 12 M6 8 10 6 6 20 17.5 9.5 8.5 6 60 20 M5x16 2.21
QHW20HA 65.2 91.4 17.1 27.53 31.67 0.31 0.27 0.27 0.52
QHW25CA 58 83.4 10.7 31.78 33.68 0.39 0.31 0.31 0.59
36 5.5 23.5 70 57 6.5 45 6 12 M8 8 14 6 5 23 22 11 9 7 60 20 M6x20 3.21
QHW25HA 78.6 104 21 39.30 43.62 0.5 0.45 0.45 0.80
QHW30CA 70 97.4 13.5 46.49 48.17 0.6 0.5 0.5 10.9
42 6 31 90 72 9 52 6.25 12 M10 8.5 16 6.5 6 28 26 14 12 9 80 20 M8x25 4.47
QHW30HA 93 102.4 25.75 56.72 65.09 0.83 0.89 0.89 1.44
QHW35CA 80 113.6 13 60.52 63.84 1.07 0.76 0.76 1.56
48 7.5 33 100 82 9 62 7.5 12 M10 10.1 18 8.5 6.5 34 29 14 12 9 80 20 M8x25 6.30
QHW35HA 105.8 139.4 25.9 73.59 86.24 1.45 1.33 1.33 2.06
QHW45CA 97 139.4 13 89.21 94.81 1.83 1.38 1.38 2.79
60 9.2 37.5 120 100 10 80 10 12.9 M12 15.1 22 8.5 10 45 38 20 17 14 105 22.5 M12x35 10.41
QHW45HA 128.8 171.2 28.9 108.72 128.43 2.47 2.41 2.41 3.69
