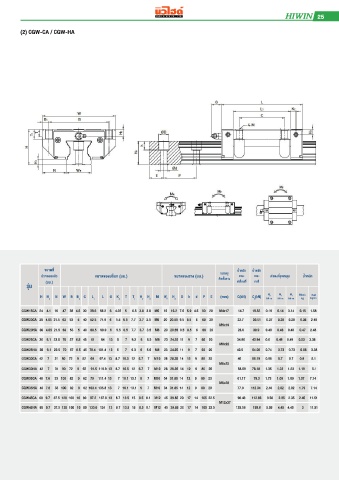

LINEAR GUIDE WAY 25

(2) CGW-CA / CGW-HA

ขนาดที่ น้ำาหนัก น้ำาหนัก
ขนาดรู
ประกอบแล้ว ขนาดของบล็อก (มม.) ขนาดของราง (มม.) ติดตั้งราง ขณะ ขณะ ค่าคงที่จุดหมุน น้ำาหนัก
(มม.) เคลื่อนที่ คงที่
รุ่น
Rail
H H N W B B C L L G K T T H H M W H D h d P E (mm) C(kN) C (kN) M R M P M Y Block kg/m
1 1 1 2 1 2 3 R R 0 kN-m kN-m kN-m kg
CGW15CA 24 4.1 16 47 38 4.5 30 39.6 58.2 6 4.25 5 6.5 3.8 3.8 M5 15 16.2 7.5 5.9 4.5 60 20 M4x17 14.7 19.52 0.19 0.14 0.14 0.15 1.58
CGW20CA 30 4.65 21.5 63 53 5 40 52.5 74.9 6 5.5 6.5 7.7 3.7 3.5 M6 20 20.55 9.5 8.5 6 60 20 23.7 30.51 0.37 0.28 0.28 0.36 2.48
M5x19
CGW20HA 30 4.65 21.5 63 53 5 40 68.5 90.9 6 5.5 6.5 7.7 3.7 3.5 M6 20 20.55 9.5 8.5 6 60 20 28.6 39.9 0.48 0.48 0.48 0.47 2.48
CGW25CA 36 6.1 23.5 70 57 6.5 45 61 84 13 5 7 9.3 6 5.5 M8 23 24.25 11 9 7 60 20 34.96 43.94 0.6 0.49 0.49 0.53 3.38
M6x22
CGW25HA 36 6.1 23.5 70 57 6.5 45 78.4 101.4 13 5 7 9.3 6 5.5 M8 23 24.25 11 9 7 60 20 40.5 54.08 0.74 0.73 0.73 0.68 3.38
CGW30CA 42 7 31 90 72 9 52 69 97.4 13 8.7 10.5 12 6.7 7 M10 28 28.35 14 12 9 80 20 46 55.19 0.95 0.7 0.7 0.9 5.1
M8x25
CGW30HA 42 7 31 90 72 9 52 91.5 119.9 13 8.7 10.5 12 6.7 7 M10 28 28.35 14 12 9 80 20 58.59 78.18 1.35 1.23 1.23 1.19 5.1
CGW35CA 48 7.6 33 100 82 9 62 79 111.4 13 7 10.1 13.1 9 7 M10 34 31.85 14 12 9 80 20 61.17 79.3 1.73 1.09 1.09 1.37 7.14
M8x28
CGW35HA 48 7.6 33 100 82 9 62 103.4 135.8 13 7 10.1 13.1 9 7 M10 34 31.85 14 12 9 80 20 77.9 112.34 2.46 2.02 2.02 1.79 7.14

CGW45CA 60 9.7 37.5 120 100 10 80 97.2 137.6 13 8.7 13.5 15 8.5 8.1 M12 45 39.85 20 17 14 105 22.5 98.43 112.66 3.56 2.35 2.35 2.45 11.51
M12x37
CGW45HA 60 9.7 37.5 120 100 10 80 133.6 134 13 8.7 13.5 15 8.5 8.1 M12 45 39.85 20 17 14 105 22.5 125.58 159.6 5.05 4.45 4.45 3 11.51
