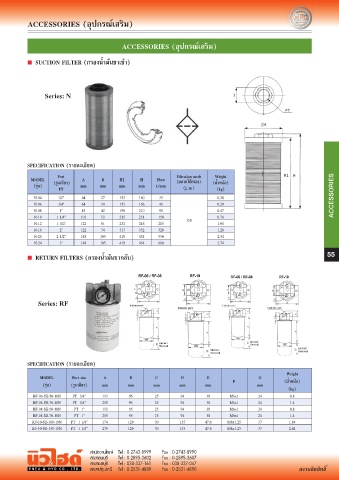

Page 55 - PNEU&HYD Hydraulic Catalog

ACCESSORIES (อุปกรณเสริม)

ACCESSORIES (อุปกรณเสริม)

■ SUCTION FILTER (กรองนํ้ามันขาเขา)

Series: N

SPECIFICATION (รายละเอียด)

Port Filtration mesh Weight
MODEL (รูเกลียว) A B H1 H Flow (ขนาดไสกรอง) (นํ้าหนัก)
(รุน) mm mm mm mm l/mm
PT (µ m ) (kg)
N-04 1/2” 64 27 153 160 35 0.28 ACCESSORIES
N-06 3/4” 64 34 153 166 46 0.29
N-08 1” 83 42 198 210 90 0.47
N-10 1 1/4” 103 53 215 231 150 150 0.76
N-12 1 1/2’ 122 61 232 246 205 1.00
N-16 2” 122 74 317 332 320 1.28
N-20 2 1/2” 148 105 419 434 550 2.54
N-24 3” 148 105 419 434 600 2.74

■ RETURN FILTERS (กรองนํ้ามันขากลับ) 55

Series: RF

SPECIFICATION (รายละเอียด)
Weight
MODEL Port size A ØB C D E F G (นํ้าหนัก)
(รุน) (รูเกลียว) mm mm mm mm mm mm
(kg)
RF-06-SE-50-10N PT 3/4” 133 95 25 94 38 M6x1 24 0.8
RF-06-SE-70-10N PT 3/4” 219 95 25 94 38 M6x1 24 1.4
RF-08-SE-50-10N PT 1” 133 95 25 94 38 M6x1 24 0.8
RF-08-SE-70-10N PT 1” 219 95 25 94 38 M6x1 24 1.4
RF-10-SE-100-10N PT 1 1/4” 174 129 30 135 47.6 M8x1.25 37 1.84
RF-10-SE-150-10N PT 1 1/4” 279 129 30 135 47.6 M8x1.25 37 2.44
