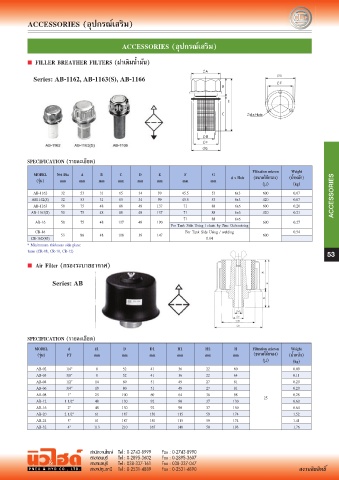

Page 53 - PNEU&HYD Hydraulic Catalog

ACCESSORIES (อุปกรณเสริม)

ACCESSORIES (อุปกรณเสริม)

■ FILLER BREATHER FILTERS (ฝาเติมนํ้ามัน)

Series: AB-1162, AB-1163(S), AB-1166

SPECIFICATION (รายละเอียด)

Filtration micron Weight
MODEL Net Dia A B C D E F G d x Hole (ขนาดไสกรอง) (นํ้าหนัก)
(รุน) mm mm mm mm mm mm mm mm
(µ) (kg)
AB-1162 32 53 31 65 34 99 45.5 53 Ø6x3 600 0.07 ACCESSORIES
AB1162(S) 32 53 31 65 34 99 45.5 53 Ø6x3 420 0.07
AB-1163 50 75 48 88 49 137 71 88 Ø6x6 600 0.20
AB-1163(S) 50 75 48 88 49 137 71 88 Ø6x6 420 0.21
71 88 Ø6x6
AB-16 50 75 48 137 49 190 600 0.27
For Tank Side Using / chain by Zinc Galvanizing
CB-16 For Tank Side Using / welding 0.54
CB-16D(45) ํ 53 86 48 108 39 147 0.64 600
* Minimmum thickness side plate:
1mm (CR-08, CR-10, CR-12)
53
■ Air Filter (กรองระบายอากาศ)

Series: AB

SPECIFICATION (รายละเอียด)

MODEL d d1 D D1 H1 H2 H Filtration micron Weight
(รุน) PT mm mm mm mm mm mm (ขนาดไสกรอง) (นํ้าหนัก)
(µ) (kg)
AB-02 1/4” 8 52 41 36 22 60 0.09
AB-03 3/8” 8 52 41 36 22 64 0.11
AB-04 1/2” 14 80 51 49 27 81 0.20
AB-06 3/4” 19 80 51 49 27 81 0.20
AB-08 1” 25 100 60 64 36 98 0.28
AB-12 1 1/2” 48 130 92 90 37 130 25 0.60
AB-16 2” 48 130 92 90 37 130 0.64
AB-20 2 1/2” 61 187 150 115 59 174 1.52
AB-24 3” 61 187 150 115 59 174 1.41
AB-32 4” 113 210 165 140 50 193 1.76
