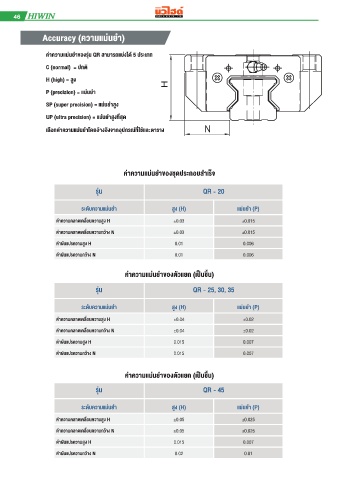

46 LINEAR GUIDE WAY
Accuracy (ความแม่นยำา)
ค่าความแม่นยำาของรุ่น QR สามารถแบ่งได้ 5 ประเภท
C (normal) = ปกติ
H (high) = สูง
P (precision) = แม่นยำา
SP (super precision) = แม่นยำาสูง
UP (ultra precision) = แม่นยำาสูงที่สุด
เลือกค่าความแม่นยำาโดยอ้างอิงจากอุปกรณ์ที่ใช้และตาราง
ค่าความแม่นยำาของชุดประกอบสำาเร็จ
รุ่น QR - 20
ระดับคว�มแม่นยำ� สูง (H) แม่นยำ� (P)
ค่�คว�มคล�ดเคลื่อนคว�มสูง H ±0.03 ±0.015
ค่�คว�มคล�ดเคลื่อนคว�มกว้�ง N ±0.03 ±0.015
ค่�ผันแปรคว�มสูง H 0.01 0.006
ค่�ผันแปรคว�มกว้�ง N 0.01 0.006
ค่าความแม่นยำาของตัวแยก (เป็นชิ้น)
รุ่น QR - 25, 30, 35
ระดับคว�มแม่นยำ� สูง (H) แม่นยำ� (P)
ค่�คว�มคล�ดเคลื่อนคว�มสูง H ±0.04 ±0.02
ค่�คว�มคล�ดเคลื่อนคว�มกว้�ง N ±0.04 ±0.02
ค่�ผันแปรคว�มสูง H 0.015 0.007
ค่�ผันแปรคว�มกว้�ง N 0.015 0.007
ค่าความแม่นยำาของตัวแยก (เป็นชิ้น)
รุ่น QR - 45
ระดับคว�มแม่นยำ� สูง (H) แม่นยำ� (P)
ค่�คว�มคล�ดเคลื่อนคว�มสูง H ±0.05 ±0.025
ค่�คว�มคล�ดเคลื่อนคว�มกว้�ง N ±0.05 ±0.025
ค่�ผันแปรคว�มสูง H 0.015 0.007
ค่�ผันแปรคว�มกว้�ง N 0.02 0.01
