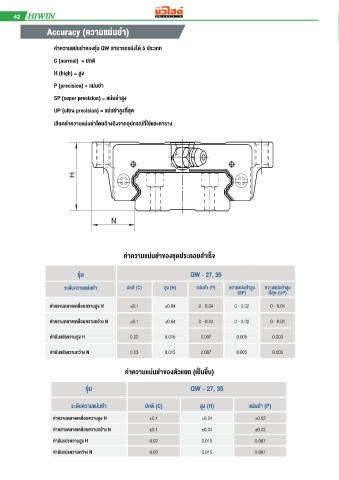

42 LINEAR GUIDE WAY
Accuracy (ความแม่นยำา)
ค่าความแม่นยำาของรุ่น QW สามารถแบ่งได้ 5 ประเภท
C (normal) = ปกติ
H (high) = สูง
P (precision) = แม่นยำา
SP (super precision) = แม่นยำาสูง
UP (ultra precision) = แม่นยำาสูงที่สุด
เลือกค่าความแม่นยำาโดยอ้างอิงจากอุปกรณ์ที่ใช้และตาราง
ค่าความแม่นยำาของชุดประกอบสำาเร็จ
รุ่น QW - 27, 35
ระดับคว�มแม่นยำ� ปกติ (C) สูง (H) แม่นยำ� (P) คว�มแม่นยำ�สูง คว�มแม่นยำ�สูง
(SP) ที่สุด (UP)
ค่�คว�มคล�ดเคลื่อนคว�มสูง H ±0.1 ±0.04 0 - 0.04 0 - 0.02 0 - 0.01
ค่�คว�มคล�ดเคลื่อนคว�มกว้�ง N ±0.1 ±0.04 0 - 0.04 0 - 0.02 0 - 0.01
ค่�ผันแปรคว�มสูง H 0.02 0.015 0.007 0.005 0.003
ค่�ผันแปรคว�มกว้�ง N 0.03 0.015 0.007 0.005 0.003
ค่าความแม่นยำาของตัวแยก (เป็นชิ้น)
รุ่น QW - 27, 35
ระดับคว�มแม่นยำ� ปกติ (C) สูง (H) แม่นยำ� (P)
ค่�คว�มคล�ดเคลื่อนคว�มสูง H ±0.1 ±0.04 ±0.02
ค่�คว�มคล�ดเคลื่อนคว�มกว้�ง N ±0.1 ±0.04 ±0.02
ค่�ผันแปรคว�มสูง H 0.02 0.015 0.007
ค่�ผันแปรคว�มกว้�ง N 0.03 0.015 0.007
