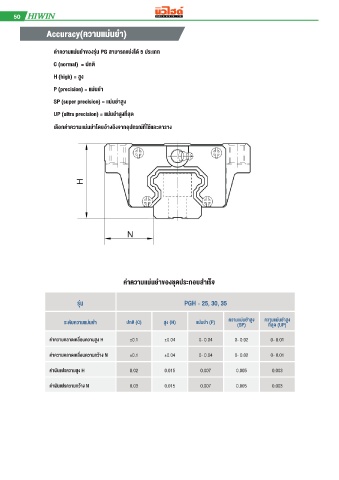

50 LINEAR GUIDE WAY
Accuracy(ความแม่นยำา)
ค่าความแม่นยำาของรุ่น PG สามารถแบ่งได้ 5 ประเภท
C (normal) = ปกติ
H (high) = สูง
P (precision) = แม่นยำา
SP (super precision) = แม่นยำาสูง
UP (ultra precision) = แม่นยำาสูงที่สุด
เลือกค่าความแม่นยำาโดยอ้างอิงจากอุปกรณ์ที่ใช้และตาราง
ค่าความแม่นยำาของชุดประกอบสำาเร็จ
รุ่น PGH - 25, 30, 35
ระดับคว�มแม่นยำ� ปกติ (C) สูง (H) แม่นยำ� (P) คว�มแม่นยำ�สูง คว�มแม่นยำ�สูง
(SP)
ที่สุด (UP)
ค่�คว�มคล�ดเคลื่อนคว�มสูง H ±0.1 ±0.04 0- 0.04 0- 0.02 0- 0.01
ค่�คว�มคล�ดเคลื่อนคว�มกว้�ง N ±0.1 ±0.04 0- 0.04 0- 0.02 0- 0.01
ค่�ผันแปรคว�มสูง H 0.02 0.015 0.007 0.005 0.003
ค่�ผันแปรคว�มกว้�ง N 0.03 0.015 0.007 0.005 0.003
