24 LINEAR GUIDE WAY

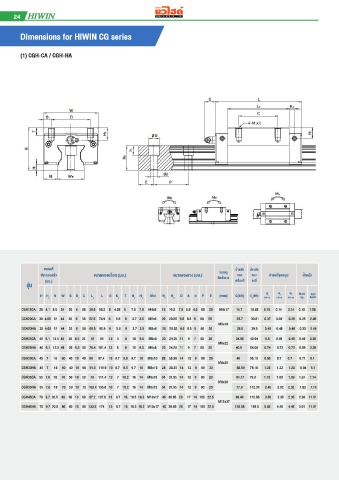

Dimensions for HIWIN CG series

(1) CGH-CA / CGH-HA

ขนาดที่ น้ำาหนัก น้ำาหนัก
ขนาดรู
ประกอบแล้ว ขนาดของบล็อก (มม.) ขนาดของราง (มม.) ติดตั้งราง ขณะ ขณะ ค่าคงที่จุดหมุน น้ำาหนัก
(มม.) เคลื่อนที่ คงที่
รุ่น
Rail
H H N W B B C L L G K T H H Mxl W H D h d P E (mm) C(kN) C (kN) kN-m kN-m kN-m Block kg/m
M P
M R
M Y
kg
1 1 1 2 2 3 R R 0
CGH15CA 28 4.1 9.5 34 26 4 26 39.6 50.2 6 4.25 5 7.8 7.8 M4x6 15 16.2 7.5 5.9 4.5 60 20 M4x17 14.7 19.52 0.19 0.14 0.14 0.15 1.58
CGH20CA 30 4.65 12 44 32 6 36 52.5 74.9 6 5.5 8 3.7 3.5 M5x6 20 20.55 9.5 8.5 6 60 20 23.7 30.51 0.37 0.28 0.28 0.25 2.48
M5x19
CGH20HA 30 4.65 12 44 32 6 50 68.5 90.9 6 5.5 8 3.7 3.5 M5x6 20 20.55 9.5 8.5 6 60 20 28.6 39.9 0.48 0.48 0.48 0.33 2.48
CGH25CA 40 6.1 12.5 48 35 6.5 35 61 84 13 5 8 10 9.5 M6x8 23 24.25 11 9 7 60 20 34.96 43.94 0.6 0.49 0.49 0.46 3.38
M6x22
CGH25HA 40 6.1 12.5 48 35 6.5 50 78.4 101.4 13 5 8 10 9.5 M6x8 23 24.25 11 9 7 60 20 40.5 54.08 0.74 0.73 0.73 0.59 3.38
CGH30CA 45 7 16 60 40 10 40 69 97.4 13 8.7 9.5 9.7 10 M8x10 28 28.35 14 12 9 80 20 46 55.19 0.95 0.7 0.7 0.71 5.1
M8x25
CGH30HA 45 7 16 60 40 10 60 91.5 119.9 13 8.7 9.5 9.7 10 M8x10 28 28.35 14 12 9 80 20 58.59 78.18 1.35 1.23 1.23 0.94 5.1
CGH35CA 55 7.6 18 70 50 10 50 79 111.4 13 7 10.2 16 14 M8x13 34 31.85 14 12 9 80 20 61.17 79.3 1.73 1.09 1.09 1.24 7.14
M8x28
CGH35HA 55 7.6 18 70 50 10 72 103.4 135.8 13 7 10.2 16 14 M8x13 34 31.85 14 12 9 80 20 77.9 112.34 2.46 2.02 2.02 1.62 7.14
CGH45CA 70 9.7 20.5 86 60 13 60 97.2 137.6 13 8.7 16 18.5 18.2 M10x17 45 39.85 20 17 14 105 22.5 98.43 112.66 3.56 2.35 2.35 2.38 11.51
M12x37
CGH45HA 70 9.7 20.5 86 60 13 80 133.6 174 13 8.7 16 18.5 18.2 M10x17 45 39.85 20 17 14 105 22.5 125.58 159.6 5.05 4.45 4.45 3.01 11.51
