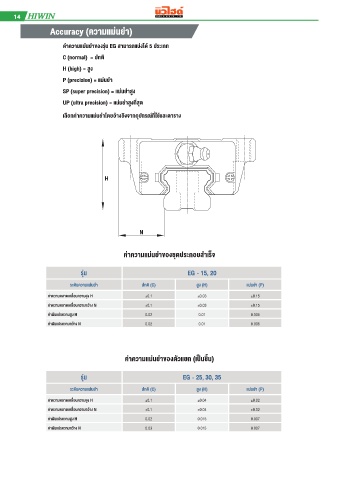

14 LINEAR GUIDE WAY
Accuracy (ความแม่นยำา)

ค่าความแม่นยำาของรุ่น EG สามารถแบ่งได้ 5 ประเภท

C (normal) = ปกติ
H (high) = สูง
P (precision) = แม่นยำา

SP (super precision) = แม่นยำาสูง

UP (ultra precision) = แม่นยำาสูงที่สุด
เลือกค่าความแม่นยำาโดยอ้างอิงจากอุปกรณ์ที่ใช้และตาราง

H

N

ค่าความแม่นยำาของชุดประกอบสำาเร็จ

รุ่น EG - 15, 20

ระดับคว�มแม่นยำ� ปกติ (C) สูง (H) แม่นยำ� (P)
ค่�คว�มคล�ดเคลื่อนคว�มสูง H ±0.1 ±0.03 ±0.15
ค่�คว�มคล�ดเคลื่อนคว�มกว้�ง N ±0.1 ±0.03 ±0.15
ค่�ผันแปรคว�มสูง H 0.02 0.01 0.006
ค่�ผันแปรคว�มกว้�ง N 0.02 0.01 0.006

ค่าความแม่นยำาของตัวแยก (เป็นชิ้น)

รุ่น EG - 25, 30, 35
ระดับคว�มแม่นยำ� ปกติ (C) สูง (H) แม่นยำ� (P)

ค่�คว�มคล�ดเคลื่อนคว�มสูง H ±0.1 ±0.04 ±0.02
ค่�คว�มคล�ดเคลื่อนคว�มกว้�ง N ±0.1 ±0.04 ±0.02
ค่�ผันแปรคว�มสูง H 0.02 0.015 0.007
ค่�ผันแปรคว�มกว้�ง N 0.03 0.015 0.007
