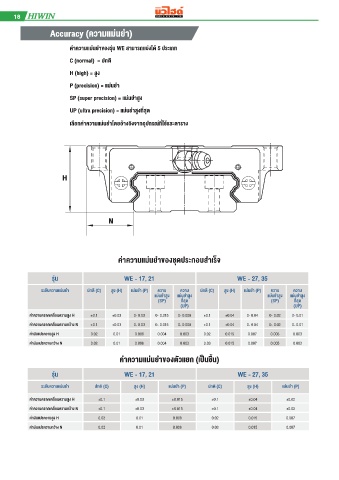

18 LINEAR GUIDE WAY

Accuracy (ความแม่นยำา)

ค่าความแม่นยำาของรุ่น WE สามารถแบ่งได้ 5 ประเภท
C (normal) = ปกติ

H (high) = สูง

P (precision) = แม่นยำา
SP (super precision) = แม่นยำาสูง

UP (ultra precision) = แม่นยำาสูงที่สุด

เลือกค่าความแม่นยำาโดยอ้างอิงจากอุปกรณ์ที่ใช้และตาราง

H

N

ค่าความแม่นยำาของชุดประกอบสำาเร็จ

รุ่น WE - 17, 21 WE - 27, 35

ระดับคว�มแม่นยำ� ปกติ (C) สูง (H) แม่นยำ� (P) คว�ม คว�ม ปกติ (C) สูง (H) แม่นยำ� (P) คว�ม คว�ม
แม่นยำ�สูง แม่นยำ�สูง แม่นยำ�สูง แม่นยำ�สูง
(SP) ที่สุด (SP) ที่สุด
(UP) (UP)
ค่�คว�มคล�ดเคลื่อนคว�มสูง H ±0.1 ±0.03 0- 0.03 0- 0.015 0- 0.008 ±0.1 ±0.04 0- 0.04 0- 0.02 0- 0.01
ค่�คว�มคล�ดเคลื่อนคว�มกว้�ง N ±0.1 ±0.03 0- 0.03 0- 0.015 0- 0.008 ±0.1 ±0.04 0- 0.04 0- 0.02 0- 0.01
ค่�ผันแปรคว�มสูง H 0.02 0.01 0.006 0.004 0.003 0.02 0.015 0.007 0.005 0.003
ค่�ผันแปรคว�มกว้�ง N 0.02 0.01 0.006 0.004 0.003 0.03 0.015 0.007 0.005 0.003

ค่าความแม่นยำาของตัวแยก (เป็นชิ้น)

รุ่น WE - 17, 21 WE - 27, 35

ระดับคว�มแม่นยำ� ปกติ (C) สูง (H) แม่นยำ� (P) ปกติ (C) สูง (H) แม่นยำ� (P)

ค่�คว�มคล�ดเคลื่อนคว�มสูง H ±0.1 ±0.03 ±0.015 ±0.1 ±0.04 ±0.02
ค่�คว�มคล�ดเคลื่อนคว�มกว้�ง N ±0.1 ±0.03 ±0.015 ±0.1 ±0.04 ±0.02
ค่�ผันแปรคว�มสูง H 0.02 0.01 0.006 0.02 0.015 0.007
ค่�ผันแปรคว�มกว้�ง N 0.02 0.01 0.006 0.03 0.015 0.007
