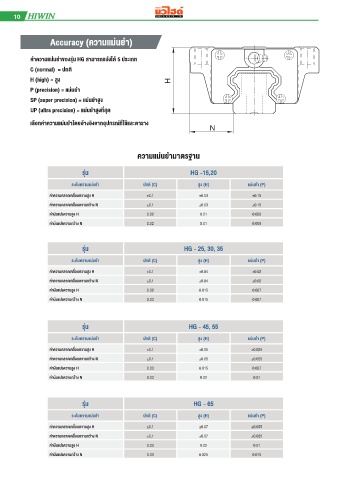

10 LINEAR GUIDE WAY
Accuracy (ความแม่นยำา)
ค่าความแม่นยำาของรุ่น HG สามารถแบ่งได้ 5 ประเภท
C (normal) = ปกติ
H (high) = สูง
P (precision) = แม่นยำา
SP (super precision) = แม่นยำาสูง
UP (ultra precision) = แม่นยำาสูงที่สุด
เลือกค่าความแม่นยำาโดยอ้างอิงจากอุปกรณ์ที่ใช้และตาราง
ความแม่นยำามาตรฐาน
รุ่น HG -15,20
ระดับคว�มแม่นยำ� ปกติ (C) สูง (H) แม่นยำ� (P)
ค่�คว�มคล�ดเคลื่อนคว�มสูง H ±0.1 ±0.03 ±0.15
ค่�คว�มคล�ดเคลื่อนคว�มกว้�ง N ±0.1 ±0.03 ±0.15
ค่�ผันแปรคว�มสูง H 0.02 0.01 0.006
ค่�ผันแปรคว�มกว้�ง N 0.02 0.01 0.006
รุ่น HG - 25, 30, 35
ระดับคว�มแม่นยำ� ปกติ (C) สูง (H) แม่นยำ� (P)
ค่�คว�มคล�ดเคลื่อนคว�มสูง H ±0.1 ±0.04 ±0.02
ค่�คว�มคล�ดเคลื่อนคว�มกว้�ง N ±0.1 ±0.04 ±0.02
ค่�ผันแปรคว�มสูง H 0.02 0.015 0.007
ค่�ผันแปรคว�มกว้�ง N 0.03 0.015 0.007
รุ่น HG - 45, 55
ระดับคว�มแม่นยำ� ปกติ (C) สูง (H) แม่นยำ� (P)
ค่�คว�มคล�ดเคลื่อนคว�มสูง H ±0.1 ±0.05 ±0.025
ค่�คว�มคล�ดเคลื่อนคว�มกว้�ง N ±0.1 ±0.05 ±0.025
ค่�ผันแปรคว�มสูง H 0.03 0.015 0.007
ค่�ผันแปรคว�มกว้�ง N 0.03 0.02 0.01
รุ่น HG - 65
ระดับคว�มแม่นยำ� ปกติ (C) สูง (H) แม่นยำ� (P)
ค่�คว�มคล�ดเคลื่อนคว�มสูง H ±0.1 ±0.07 ±0.035
ค่�คว�มคล�ดเคลื่อนคว�มกว้�ง N ±0.1 ±0.07 ±0.035
ค่�ผันแปรคว�มสูง H 0.03 0.02 0.01
ค่�ผันแปรคว�มกว้�ง N 0.03 0.025 0.015
