วาล์วควบคุมทิศทางการไหลด้วยลม EAV ISO Standard Series

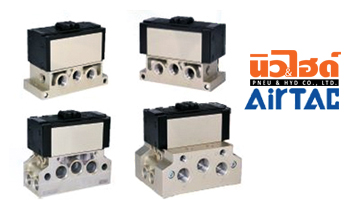

ISO-standard

Pneumatic Control Valve

วาล์วควบคุมทิศทางการไหลด้วยลม รุ่น ISO Standard-EAV Series

วาล์วควบคุมทิศทางการไหลด้วยลม แบบ ISO ชนิด 5/2, 5/3 ทางรุ่น EAV ISO Standard (EAV ISO Standard Series)

airtac

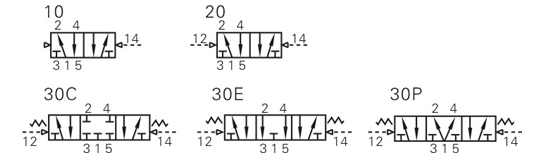

สัญลักษณ์ (Symbol) วาล์วควบคุมทิศทางการไหลด้วยลม รุ่น EAV ISO Standard Series

EAV-Symbol

คุณสมบัติ วาล์วควบคุมทิศทางการไหลด้วยลม || ISO Standard- EAV200, 300, 400, 600 Series

  1. Succinct appearance and compact conformation.
  2. The installation size conforms to ISO 5599/1 standard.
  3. Because of the special seals, the features are large flow rate and long lifetime.
  4. External pilot can be used without electrical.
  5. You need install the valve together with the sub-base. There are individual and manifold sub-base.
  6. There are various connection and installation method for manifold.lt is easy to use.
  7. The manifold of 200\300\400 series have the function of exhaust throttling, so no need to connect another throttle valve.
  8. Because of be used external pilot, the working pressure of double air control valve can be zero or vacuum.
คุณสมบัติทางเทคนิค วาล์วควบคุมทิศทางการไหลด้วยลม รุ่น EAV ISO Standard Series
ItemSpecification
Model 200 Series 300 Series 400 Series 600 Series
Fluid Air (to be filtered by 40 µ m filter elemaent)
Acting External pilot
Lubriaction (1) Not required
Operating Pressure Single air control 0.2 ~ 1.0 MPa (29 ~ 145 psi)
Double air control -0.09 ~ 1.0 MPa (-13 ~ 145 psi)
Control pressure (External pilot) 0.2 ~ 1.0 MPa (29 ~ 145psi)
Proof pressure 1.5 MPa (215psi)
Temperature -20 ~70 °C
Port size (manifold) (2) 1/4" 3/8" 1/2" 3/4"
Port size (end plate) 3/8" 1/2" 3/4" 1
Installation size ISO 5599-1 standard

Note (1): Once lubricated air is used, continue with same medium to optimise valve life span. Lubricants like ISO VG32 or equivalent are recommended.
          (2): PT thread and G thred are available.
