แมคคานิควาล์ว Mechanical Valve แบบต่างๆ M5 Series

Download PDF: Pneumatic Mechanical Valve M5 series
AirTAC แมคคานิควาล์ว Mechanical Valve แบบต่างๆ M5 Series
AirTAC แมคคานิควาล์ว Mechanical Valve แบบต่างๆ M5 Series

Features | AirTAC แมคคานิควาล์ว Mechanical Valve แบบต่างๆ M5 Series

แมคคานิควาล์ว Mechanical Valve แบบต่างๆ ชนิด 5/2 รุ่น M5 (M5 Series)

วาล์วควบคุมแบบต่างๆ (5/2 ทาง) Control Valve (5/2 Way)

  • M5B วาล์วควบคุม แบบ ไม่มีปุ่ม (5/2 ทาง) Control Valve Basic Type (5/2 Way)
  • M5C วาล์วควบคุม แบบ ก้านยาว (5/2 ทาง) Control Valve Long Handle Type (5/2 Way)
  • M5D วาล์วควบคุม แบบ ก้านสั้น (5/2 ทาง) Control Valve Short Handle Type (5/2 Way)
  • M5Y วาล์วควบคุม แบบ ก้านโยก (5/2 ทาง) Control Valve Lever Type (5/2 Way)
  • M5R วาล์วควบคุม แบบ โรลเลอร์ (5/2 ทาง) Control Valve Roller Type (5/2 Way)
  • M5L วาล์วควบคุม แบบ โรลเลอร์ 2 จังหวะ (5/2 ทาง) Control Valve Roller with Free Return Type (5/2 Way)
  • M5PL วาล์วควบคุม แบบ กดค้างสภาวะ (5/2 ทาง) Control Valve Latching Type (5/2 Way)
  • M5PP วาล์วควบคุม แบบ ปุ่มกดนูน (5/2 ทาง) Control Valve Protruding Type (5/2 Way)
  • M5PF วาล์วควบคุม แบบ ปุ่มกดแบนเรียบ (5/2 ทาง) Control Valve Flat Type (5/2 Way)
  • M5PM วาล์วควบคุม แบบ ปุ่มกดทรงดอกเห็ด (5/2 ทาง) Control Valve Mushroom Type (5/2 Way)
  • M5HS วาล์วควบคุม แบบ สวิทซ์บิด (5/2 ทาง) Control Valve Selector Type (5/2 Way)
airtac

สัญลักษณ์ (Symbol) | AirTAC แมคคานิควาล์ว Mechanical Valve แบบต่างๆ M5 Series

Symbol AirTAC แมคคานิควาล์ว Mechanical Valve แบบต่างๆ M5 Series

Specifications | AirTAC แมคคานิควาล์ว Mechanical Valve แบบต่างๆ M5 Series

ModelM5BM5CM5DM5RM5LM5YM5PMM5PPM5PFM5PLM5HS
Fluid Air (to be filtered by 40µm filter element)
Operating External control direct acting type
Port size (1) 05: M5, 06: 1/8", 08:1/4"
Orifice size Mini type 05: 2.5 mm2 (Cv = 0.14)
110 08: 8.0 mm2 (Cv = 0.45)
210 06: 9.0 mm2 (Cv = 0.50), 08: 12.0 mm2 (Cv = 0.67)
Valve type 5 port 2 position
Lubrication (2) Not required
Pressure range 0~1.0 MPa (0~145 psi)
Proof pressure 1.5 MPa (215 psi)
Temperature -20~70°C
Material of body Aluminum alloy
  1. PT thread, NPT thread and G thread are available.
  2. If add oil for lubrication, it is not allowed to stop midway. It is suggested to use ISO VG32 lubricant or the oil with the same grade.

Ordering code | AirTAC แมคคานิควาล์ว Mechanical Valve แบบต่างๆ M5 Series

Example: M5PM21006RP

How to select: M5(1) PM(2) 210(3) 06(4) R(5) P(6)

(1) Valve's type(2) Model(3) Code(4) Port size(5) Button color(6) Thread type
M5 : M type 3/2 way B: Basic type (1) 110 : 100 series single Control 06: 1/8" That has no color code if the botton for option P: PT
T: NPT
G: G
C: Long handle type
D: Short handle type 210 : 200 series single Control 06: 1/8"
08: 1/4"
Y: Lever type
R: Roller type
L: Roller with free refurn type
PL: Latching type (only red) R: Red
PP: Protruding type (2) R: Red
G: Green
B: Blank
PF: Flat type
PM: Mushroom type
HS: Selector type

Inner structure | AirTAC - แมคคานิควาล์ว Mechanical Valve แบบต่างๆ M5 Series

Inner AirTAC Mechanical Valve M5 Series

NOItemNOItem
1 Screw 9 Spool
2 Fore cove 10 Spool O-ring
3 Body 11 Screw
4 Spacer 12 Roller holder
5 Positioning block 13 Axle
6 Screw 14 Rotating Block
7 Bottom cover 15 Rocker
8 Spring 16 Roller

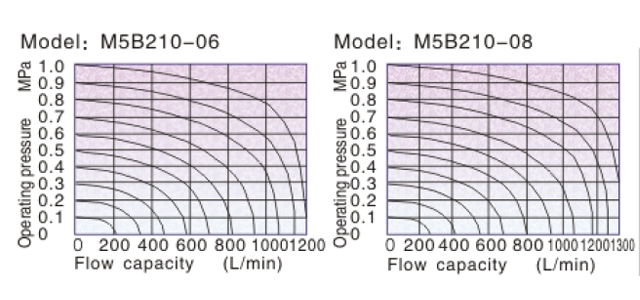

Flow Chart | AirTAC แมคคานิควาล์ว Mechanical Valve แบบต่างๆ M5 Series

Flow chart AirTAC Mechanical Valve M5 Series
Flow chart AirTAC Mechanical Valve M5 Series
Flow chart AirTAC Mechanical Valve M5 Series

Dimensions | AirTAC แมคคานิควาล์ว Mechanical Valve แบบต่างๆ M5 Series

Common type

Dimensions AirTAC Mechanical Valve M5 Series

Type/ItemM5B110M5B210Tpye/ItemM5B110M5B210
A 06: 1/8" 06: 1/8" G 18 23.5
08: 1/4" H 27 35
A1 06: 1/8" 06: 1/8" J 22 22.5
08: 1/4" K 14 20
B 18 22 L 3.2 4.3
C 15 14.5 M 21 22.5
D 57.5 66 N 16 20
E 63 71.8 P 14 18
F 29 32.5 Q 14 18
