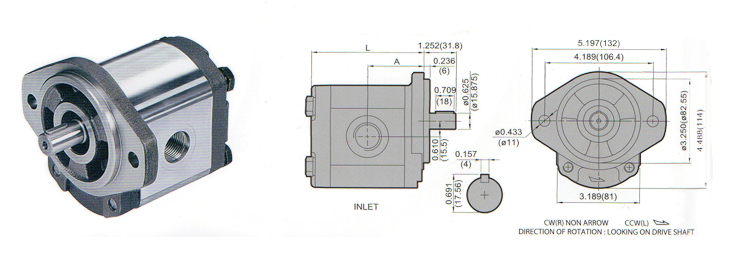

ปั๊มไฮดรอลิกแบบเฟืองนอก (Hydraulic Gear pump) รุ่น 2G Series

2G-Series

Hydraulic Gear Pump

ปั๊มไฮดรอลิกแบบเฟืองนอก (Hydraulic Gear pump) 2G Series

2G Series Gear pump

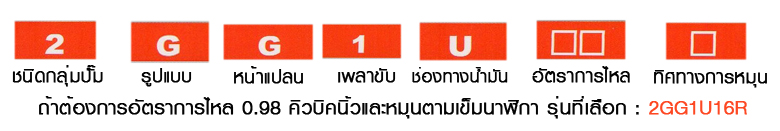

ตัวอย่างการเลือกรุ่น ปั๊มไฮดรอลิกแบบเฟืองนอก (Hydraulic Gear pump) 2G Series

Ex-2GSerieslogo-HONOR

รายละเอียดตารางการเลือกรุ่น ปั๊มไฮดรอลิกแบบเฟืองนอก (gear pump) 2G Series

ปั๊มไฮดรอลิกแบบเฟืองนอก (Hydraulic Gear pump) 2G Series
หมายเลขรุ่นอัตราการไหลแรงดันความเร็วรอบขนาดหน้าแปลน
การติดตั้ง
น้ำหนัก
c.i.rcm3/rcontinuousmax.ALKgLBS
04 0.24 4.0 3500(25) 4200(30) 600-4000 1.658(42.1) 3.433(87.2) 3.23 7.11
05 0.30 5.0 3500(25) 4200(30) 1.687(42.9) 3.493(88.7) 3.27 7.19
06 0.38 6.2 3500(25) 4200(30) 1.717(43.6) 3.552(90.20 3.32 7.30
07 0.43 7.0 3500(25) 4200(30) 1.746(44.4) 3.611(91.7) 3.36 7.39
08 0.52 8.4 3500(25) 4200(30) 1.796(45.6) 3.709(94.2) 3.41 7.50
09 0.58 9.5 3500(25) 4200(30) 1.825(46.4) 3.768(95.7) 3.45 7.59
11 0.69 11.3 3500(25) 4200(30) 1.884(47.9) 3.886(98.7) 3.53 7.77
14 0.85 14.0 3500(25) 4200(30) 1.963(49.90 4.044(102.7) 3.64 8.01
16 0.98 16.0 3500(25) 4200(30) 2.002(51.4) 4.162(105.7) 3.74 8.23
18 1.10 18.0 3500(25) 4200(30) 2.081(52.9) 4.280(108.7) 3.80 8.36
20 1.20 19.5 3300(25) 3800(27) 2.160(54.9) 4.437(112.7) 3.89 8.56
22 1.31 21.5 3000(21)

3500(25)

2.180(55.4) 4.477(113.7) 3.96 8.71
24 1.44 23.5 2550(18) 3100(22) 600-(*)2500 2.258(57.4) 4.634(117.7) 4.01 8.82
26 1.53 25.0 2550(18) 3100(22) 2.317(58.9) 4.752(120.7) 4.10 9.02
28 1.71 28.0 2300(16) 2700(19) 2.396(60.9) 4.910(124.7) 4.19 9.22
30 1.84 30.0 2100(15) 2550(18) 2.475(62.9) 5.067(128.7) 4.30 9.46
33 2.02 33.0 2000(14) 2300(16) 2.554(64.9) 5.225(132.7) 4.41 9.70

*More then 2500 qualified pre applications.


เพลาขับ ปั๊มไฮดรอลิกแบบเฟืองนอก (Hydraulic Gear pump) 2G Series

  • รุ่นนี้เหมาะสมกับหน้าแปลน รุ่น Gdrive1
  • รุ่นนี้เหมาะสมกับหน้าแปลน รุ่น C, E, Rdrive2

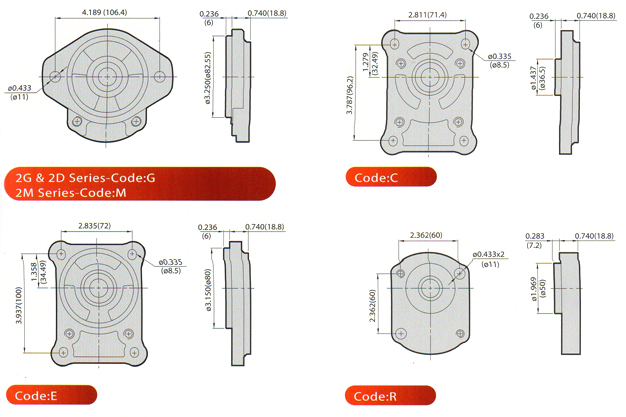

หน้าแปลนการติดตั้ง ปั๊มไฮดรอลิกแบบเฟืองนอก (Hydraulic Gear pump) 2G Series

flanges-2G

ช่องทางน้ำมัน ปั๊มไฮดรอลิกแบบเฟืองนอก (Hydraulic Gear pump) 2G Series

UNF

UNF
รุ่นจากรุ่น "04" - รุ่น "22"จากรุ่น "24" - รุ่น "33"
INLETOUTLEINLETOUTLE
U UNF#12
1-1/16"-16
UNF#10
7/8"-14
UNF#16
1-5/16 "-12
UNF#12
1-1/16 "-12

PT, NPT, VSPF

PT
รุ่นจากรุ่น "04" - รุ่น "22"จากรุ่น "24" - รุ่น "33"
INLETOUTLEINLETOUTLE
P PT 3/4" PT 1/2" PT 1" PT 3/4"
N NPT 3/4" NPT 1/2" NPT 1" NPT 3/4"
B BSPF 3/4" BSPF 1/2" BSPF 1" BSPF 3/4"

FLANGE (SQUARE)

SQUARE
รุ่นจากรุ่น "04" - รุ่น "33"
INLETOUTLE
F A B A B
ø1.575
(ø40)
ø0.787
(ø20)
ø1.380
(ø35)
ø0.591
(ø15)

FLANGE (DIAMOND)

DIAMUND
รุ่นจากรุ่น "04" - รุ่น "33"
INLETOUTLE
E A B C A B C
ø1.575
(ø40)
ø0.748
(ø19)
M8
X
1.25P
ø1.181
(ø30)
ø0.512
(ø13)
M6
X
1.0P

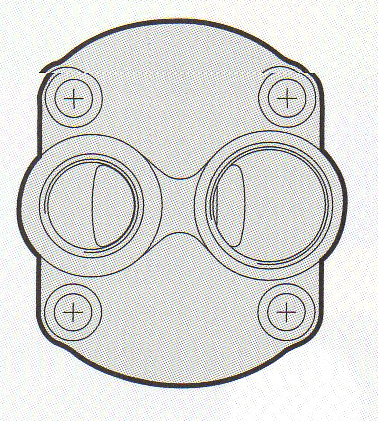

REAR PORT (FOR "2G SERIES" ONLY)

Rear-port
รุ่นจากรุ่น "04" - รุ่น "33"
INLETOUTLE
Z UNF #16
1-5/16"-12
UNF #16
1-1/16"-12
Y PT
1"
PT
3/4"
