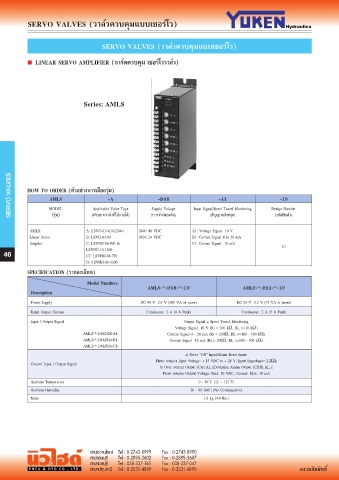

SERVO VALVES (วาลวควบคุมแบบเซอรโว)



                                     SERVO VALVES (วาลวควบคุมแบบเซอรโว)

           ■  LINEAR SERVO AMPLIFIER (การดควบคุม เซอรโววาลว)







                              Series: AMLS















     SERVO VALVES  HOW TO ORDER (ตัวอยางการเลือกรุน)   Supply Voltage  Input Signal/Spool Travel Monitoring  Design Number



                                                                              -A1
                  AMLS
                                                                                                   -10
                                                        -D48
                                       -A
                                  Applicable Valve Type
                  MODEL
                                 (ประเภทวาลวที่ใชงานได)
                                                      (การจายแรงดัน)
                                                                           (สัญญาณอินพุต)
           AMLS:   (รุน)      A: LSVG-03-4/10/20/40  D48: 48 VDC    A1: Voltage Signal ± 10 V    (รหัสสินคา)
           Linear Servo        B: LSVG-03-60      D24: 24 VDC        B1: Current Signal 4 to 20 mA
           Amplifi er           C: LSVHG-06-900 &                     C1: Current Signal ± 10 mA
                               LSVHG-10-1500                                                        10
  46                           C2: LSVHG-04-750
                               D: LSVHG-06-1300
           SPECIFICATION (รายละเอียด)
                                Model Numbers        AMLS-*-D48-*-10                  AMLS-*-D24-*-10
            Description

            Power Supply                          DC 48 V ± 2.4 V (200 VA or more)  DC 24 V ± 1.2 V (75 VA or more)
            Rated Output Current                    Continuous ± 2 A (4 A Peak)       Continuous ± 2 A (3 A Peak)
            Input / Output Signal                                 Output Signal = Spool Travel Monitoring
                                                              Voltage Signal ± 10 V (Ri = 100 kΩΩ, RL >=10 kΩΩ)
                              AMLS-*-D48/D24-A1-            Current Signal 4 - 20 mA (Ri = 200ΩΩ, RL >=100 - 500 kΩΩ)
                              AMLS-*-D48/D24-B1-             Current Signal ± 10 mA (Ri = 200ΩΩ, RL >=100 - 500 kΩΩ)
                              AMLS-*-D48/D24-C1-
                                                                  a) Servo “ON” Input/Alarm Reset Input:
                                                        Photo coupler Input Voltage: + 15 VDC to + 28 V, Input Impedance: 2.2ΩkΩ
            Control Input / Output Signal
                                                         b) Over current Output (Curr.AL.)/Deviation Alarm Output (CRTL.AL.):
                                                          Photo coupler Output Voltage: Max. 50 VDC, Current: Max. 30 mA
            Ambient Temperature                                        0 - 50 ํ°C (32 – 122 ํ°°F)
            Ambient Humidity                                        20 - 90 %RH (No Condensation)
            Mass                                                         1.8 kg (4.0 lbs.)
