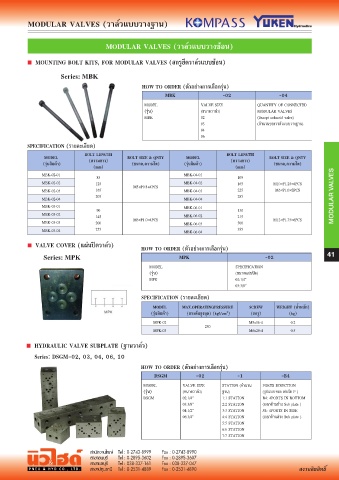

Page 41 - PNEU&HYD Hydraulic Catalog

MODULAR VALVES (วาลวแบบวางฐาน)

MODULAR VALVES (วาลวแบบวางซอน)

■ MOUNTING BOLT KITS, FOR MODULAR VALVES (สกรูยึดวาลวแบบซอน)

Series: MBK

HOW TO ORDER (ตัวอยางการเลือกรุน)
MBK -02 -04
MODEL VALVE SIZE QUANTITY OF CONNECTED
(รุน) (ขนาดวาลว) MODULAR VALVES
MBK 02 (Except solenoid valve)
03 (จํานวนของวาลวแบบวางฐาน)
04
06
SPECIFICATION (รายละเอียด)
BOLT LENGTH BOLT LENGTH
MODEL (ความยาว) BOLT SIZE & QNTY MODEL (ความยาว) BOLT SIZE & QNTY
(รุนสินคา) (mm) (ขนาด,ความโต) MBK-04-01 (mm) (ขนาด,ความโต)
(รุนสินคา)
MODULAR VALVES MBK-02-02 125 M5×P0.8×4PCS MBK-04-02 165 M10×P1.25×4PCS MODULAR VALVES
MBK-02-01
85
105
165
225
M6×P1.0×2PCS
MBK-02-03
MBK-04-03
285
205
MBK-02-04
MBK-04-04
MBK-03-01
MBK-06-01
90
130
MBK-03-02
MBK-03-03
200
300
MBK-06-03
255
385
MBK-03-04 145 M6×P1.0×4PCS MBK-06-02 215 M12×P1.75×6PCS
MBK-06-04
■ VALVE COVER (แผนปดวาลว) HOW TO ORDER (ตัวอยางการเลือกรุน)
Series: MPK MPK -02 41
MODEL SPECIFICATION
(รุน) (ขนาดแผนปด)
MPK 02:1/4”
03:3/8”
SPECIFICATION (รายละเอียด)
MODEL MAX.OPERATINGPRESSURE SCREW WEIGHT (นํ้าหนัก)
(รุนสินคา) (แรงดันสูงสุด) (kgf/cm ) (สกรู) (kg)
2
MPK-02 250 M5x16-4 0.2
MPK-03 M6x20-4 0.5
■ HYDRAULIC VALVE SUBPLATE (ฐานวาลว)
Series: DSGM-02, 03, 04, 06, 10
HOW TO ORDER (ตัวอยางการเลือกรุน)
DSGM -02 -1 -B4

MODEL VALVE SIZE STATION (จํานวน PORTS DIRECTION
(รุน) (ขนาดวาลว) ฐาน) (รูปแบบของ ฟอรต P )
DSGM 02:1/4” 1:1 STATION B4: 4PORTS IN BOTTOM
03:3/8” 2:2 STATION (ออกดานขาง Sub plate )
04:1/2” 3:3 STATION S4: 4PORTS IN SIDE
06:3/4” 4:4 STATION (ออกดานลาง Sub plate )
5:5 STATION
6:6 STATION
7:7 STATION
