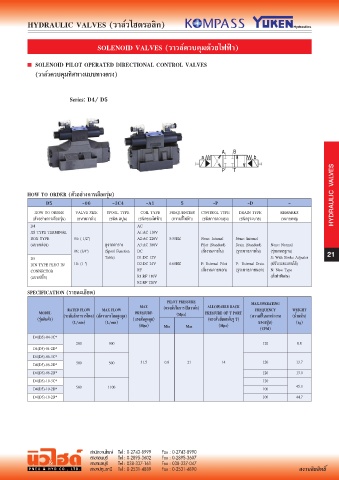

Page 21 - PNEU&HYD Hydraulic Catalog

HYDRAULIC VALVES (วาลวไฮดรอลิก)

SOLENOID VALVES (วาวลควบคุมดวยไฟฟา)

■ SOLENOID PILOT OPERATED DIRECTIONAL CONTROL VALVES
(วาลวควบคุมทิศทางแบบทางตรง)

Series: D4/ D5

HYDRAULIC VALVES

HOW TO ORDER (ตัวอยางการเลือกรุน)
D5 -06 -3C4 -A1 5 -P -D -
HOW TO ORDER VALVE SIZE SPOOL TYPE COIL TYPE FREQUENCIES CONTROL TYPE DRAIN TYPE REMARKS
(ตัวอยางการเลือกรุน) (ขนาดวาลว) (ชนิด สปูน) (ชนิดของไฟฟา) (ความถี่ไฟฟา) (ชนิดการควบคุม) (ชนิดรูระบาย) (หมายเหตุ)
D4 AC
JIS TYPE TERMINAL A1:AC 110V
BOX TYPE 04: ( 1/2”) A2:AC 220V 5:50HZ None: Internal None: Internal
(แบบกลอง) ดูจากตาราง A3:AC 380V Pilot (Standard) Drain (Standard) None: Normal
06: (3/4”) (Spool Function DC (สั่งงานภายใน) (รูระบายภายใน) (รุนมาตรฐาน)
D5 Table) D1:DC 12V S: With Stroke Adjuster 21
DIN TYPE PLUG IN 10: (1 ¼”) D2:DC 24V 6:60HZ P: External Pilot P: External Drain (ปรับระยะแกนได)
CONNECTOR RF (สั่งงานภายนอก) (รูระบายภายนอก) N: New Type
(แบบปลั๊ก) R1:RF 110V (สั่งทําพิเศษ)
R2:RF 220V
SPECIFICATION (รายละเอียด)
PILOT PRESSURE MAX.OPERATING
MAX ALLOWABLE BACK
RATED FLOW MAX FLOW (แรงดันในการเปดวาลว) FREQUENCY WEIGHT
MODEL PRESSURE (Mpa) PRESSURE OF T PORT
(รุนสินคา) (ระดับอัตราการไหล) (อัตราการไหลสูงสุด) (แรงดันสูงสุด) (แรงดันยอนกลับรู T) (ความถี่ในการทํางาน (นํ้าหนัก)
(L/min) (L/min) ของสปูน) (kg)
(Mpa) Min Max (Mpa) (CPM)
D4(D5)-04-3C*
200 300 120 8.8
D4(D5)-04-2D*
D4(D5)-06-3C*
D4(D5)-06-2D* 300 500 31.5 0.8 21 14 120 13.7
D4(D5)-06-2B* 120 13.0
D4(D5)-10-3C* 120
D4(D5)-10-2D* 500 1100 100 45.3
D4(D5)-10-2B* 100 44.7
