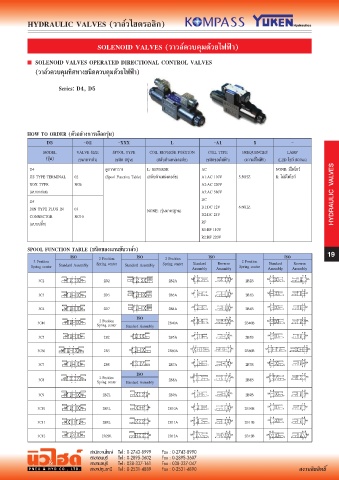

Page 19 - PNEU&HYD Hydraulic Catalog

HYDRAULIC VALVES (วาลวไฮดรอลิก)

SOLENOID VALVES (วาวลควบคุมดวยไฟฟา)

■ SOLENOID VALVES OPERATED DIRECTIONAL CONTROL VALVES
(วาลวควบคุมทิศทางชนิดควบคุมดวยไฟฟา)

Series: D4, D5

HOW TO ORDER (ตัวอยางการเลือกรุน)
D5 -02 -XXX L -A1 5 -

MODEL VALVE SIZE SPOOL TYPE COIL REVERSE POSITION COIL TYPE FREQUENCIES LAMP
(รุน) (ขนาดวาลว) ดูจากตาราง L: REVERSE AC (ชนิดของไฟฟา) (ความถี่ไฟฟา) NONE: มีไฟโชว
(LED โชว สถานะ)
(สลับตําแหนงคอลย)
(ชนิด สปูน)
HYDRAULIC PUMPS JIS TYPE TERMINAL 02 (Spool Function Table) (สลับตําแหนงคอลย) A1:AC 110V 5:50HZ B: ไมมีไฟโชว HYDRAULIC VALVES
D4
BOX TYPE
A2:AC 220V
NG6

A3:AC 380V
(แบบกลอง)
DC
D5
6:60HZ
D1:DC 12V
DIN TYPE PLUG IN
03
NONE: (รุนมาตรฐาน)
D2:DC 24V
CONNECTOR
NG10
RF
(แบบปลั๊ก)
R1:RF 110V
R2:RF 220V
SPOOL FUNCTION TABLE (ชนิดของแกนขับวาลว)
ISO 2 Position ISO 2 Position ISO ISO 19
3 Position Spring center Spring center Standard Reverse 2 Position Standard Reverse
Spring center Standard Assembly Standard Assembly Assembly Assembly Spring center Assembly Assembly
3C2 2D2 2B2A 2B2B
3C3 2D3 2B3A 2B3B
3C4 2D7 2B4A 2B4B
ISO
2 Position
3C40 Spring center Standard Assembly 2B40A 2B40B
3C5 2B2 2B5A 2B5B

3C60 2B3 2B60A 2B60B

3C7 2B8 2B7A 2B7B
ISO
2 Position
3C8 Spring center Standard Assembly 2B8A 2B8B

3C9 2B2L 2B9A 2B9B

3C10 2B3L 2B10A 2B10B

3C11 2B8L 2B11A 2B11B

3C12 2B29L 2B12A 2B12B
