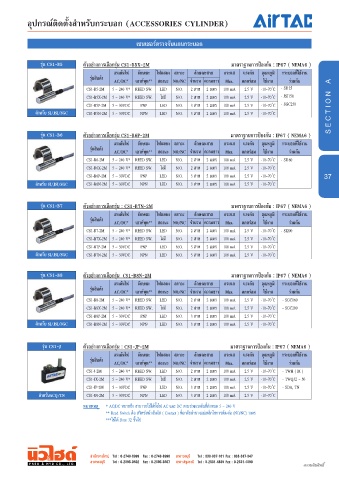

Page 37 - PNEU&HYD CATALOG Vol.2

อุปกรณ์ติดตั้งสําหรับกระบอก (ACCESSORIES CYLINDER)

เซนเซอร์ตรวจจับแกนกระบอก

รุ่น CS1-B5 ตัวอย่างการเลือกรุ่น CS1-B5X-2M มาตรา านการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ ไฟแสดง สภาวะ ลักษณะสาย กระแส แรงดัน อุณหภูมิ กระบอกที่ใช้งาน
รุ่นสินค้า AC/DC* เอาท์พุท** สถานะ NO/NC จํานวน ความยาว Ma . ตกคร่อม ใช้งาน ร่วมกัน A

CS1-B5-2M 5 ~ 240 V* REED SW. LED N.O. 2 สาย 2 เมตร 100 mA 2.5 V -10~70 ํ°C - SI125
CS1-B5X-2M 5 ~ 240 V* REED SW. ไม่มี N.O. 2 สาย 2 เมตร 100 mA 2.5 V -10~70 ํ°C - JSI150
CS1-B5P-2M 5 ~ 30VDC PNP LED N.O. 3 สาย 2 เมตร 100 mA 2.5 V -10~70° ํ°C - SGC250
สําหรับ SI/JSI/SGC CS1-B5N-2M 5 ~ 30VDC NPN LED N.O. 3 สาย 2 เมตร 100 mA 2.5 V -10~70° ํ°C S E C T I O N

รุ่น CS1-B6 ตัวอย่างการเลือกรุ่น CS1-B6P-2M มาตรา านการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ ไฟแสดง สภาวะ ลักษณะสาย กระแส แรงดัน อุณหภูมิ กระบอกที่ใช้งาน
รุ่นสินค้า AC/DC* เอาท์พุท** สถานะ NO/NC จํานวน ความยาว Ma . ตกคร่อม ใช้งาน ร่วมกัน
CS1-B6-2M 5 ~ 240 V* REED SW. LED N.O. 2 สาย 2 เมตร 100 mA 2.5 V -10~70 ํ°C - SI160
CS1-B6X-2M 5 ~ 240 V* REED SW. ไม่มี N.O. 2 สาย 2 เมตร 100 mA 2.5 V -10~70 ํ°C
CS1-B6P-2M 5 ~ 30VDC PNP LED N.O. 3 สาย 2 เมตร 100 mA 2.5 V -10~70° ํ°C 37
สําหรับ SI/JSI/SGC CS1-B6N-2M 5 ~ 30VDC NPN LED N.O. 3 สาย 2 เมตร 100 mA 2.5 V -10~70° ํ°C

รุ่น CS1-B7 ตัวอย่างการเลือกรุ่น : CS1-B7N-2M มาตรา านการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ ไฟแสดง สภาวะ ลักษณะสาย กระแส แรงดัน อุณหภูมิ กระบอกที่ใช้งาน
รุ่นสินค้า AC/DC* เอาท์พุท** สถานะ NO/NC จํานวน ความยาว Ma . ตกคร่อม ใช้งาน ร่วมกัน

CS1-B7-2M 5 ~ 240 V* REED SW. LED N.O. 2 สาย 2 เมตร 100 mA 2.5 V -10~70 ํ°C - SI200
CS1-B7X-2M 5 ~ 240 V* REED SW. ไม่มี N.O. 2 สาย 2 เมตร 100 mA 2.5 V -10~70 ํ°C
CS1-B7P-2M 5 ~ 30VDC PNP LED N.O. 3 สาย 2 เมตร 100 mA 2.5 V -10~70° ํ°C
สําหรับ SI/JSI/SGC CS1-B7N-2M 5 ~ 30VDC NPN LED N.O. 3 สาย 2 เมตร 100 mA 2.5 V -10~70° ํ°C

รุ่น CS1-B8 ตัวอย่างการเลือกรุ่น CS1-B8N-2M มาตรา านการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ ไฟแสดง สภาวะ ลักษณะสาย กระแส แรงดัน อุณหภูมิ กระบอกที่ใช้งาน
รุ่นสินค้า AC/DC* เอาท์พุท** สถานะ NO/NC จํานวน ความยาว Ma . ตกคร่อม ใช้งาน ร่วมกัน

CS1-B8-2M 5 ~ 240 V* REED SW. LED N.O. 2 สาย 2 เมตร 100 mA 2.5 V -10~70 ํ°C - SGC160
CS1-B8X-2M 5 ~ 240 V* REED SW. ไม่มี N.O. 2 สาย 2 เมตร 100 mA 2.5 V -10~70 ํ°C - SGC200
CS1-B8P-2M 5 ~ 30VDC PNP LED N.O. 3 สาย 2 เมตร 100 mA 2.5 V -10~70° ํ°C
สําหรับ SI/JSI/SGC CS1-B8N-2M 5 ~ 30VDC NPN LED N.O. 3 สาย 2 เมตร 100 mA 2.5 V -10~70° ํ°C

รุ่น CS1-J ตัวอย่างการเลือกรุ่น : CS1-JP-2M มาตรา านการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ ไฟแสดง สภาวะ ลักษณะสาย กระแส แรงดัน อุณหภูมิ กระบอกที่ใช้งาน
รุ่นสินค้า
AC/DC* เอาท์พุท** สถานะ NO/NC จํานวน ความยาว Ma . ตกคร่อม ใช้งาน ร่วมกัน
CS1-J-2M 5 ~ 240 V* REED SW. LED N.O. 2 สาย 2 เมตร 100 mA 2.5 V -10~70 ํ°C - TWH ( M )
CS1-JX-2M 5 ~ 240 V* REED SW. ไม่มี N.O. 2 สาย 2 เมตร 100 mA 2.5 V -10~70 ํ°C - TWQ32 ~ 50
CS1-JP-2M 5 ~ 30VDC PNP LED N.O. 3 สาย 2 เมตร 100 mA 2.5 V -10~70° ํ°C - SDA, TN
สําหรับACQ/TN CS1-JN-2M 5 ~ 30VDC NPN LED N.O. 3 สาย 2 เมตร 100 mA 2.5 V -10~70° ํ°C
หมายเหตุ AC/DC หมายถึง สามารถใช้ได้ทั้งไฟ AC และ DC ตามช่วงแรงดันที่กําหนด 5 ~ 240 V
Reed Switch คือ สวิทซ์หน้าสัมผัส ( Contact ) ที่อาศัยอํานา แม่เหล็กในการตัด-ต่อ (NO/NC) วง ร
ใช้ได้ Bore 32 ขึ้นไป
