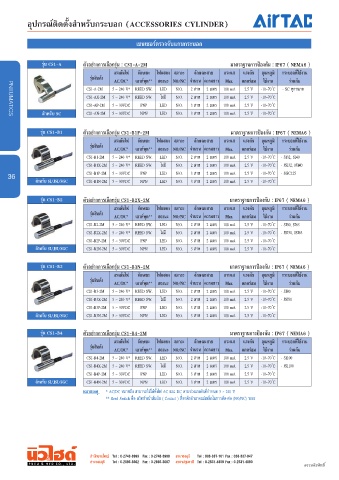

Page 36 - PNEU&HYD CATALOG Vol.2
P. 36
อุปกรณ์ติดตั้งสําหรับกระบอก (ACCESSORIES CYLINDER)
เซนเซอร์ตรวจจับแกนกระบอก
รุ่น CS1-A ตัวอย่างการเลือกรุ่น : CS1-A-2M มาตรา านการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ ไฟแสดง สภาวะ ลักษณะสาย กระแส แรงดัน อุณหภูมิ กระบอกที่ใช้งาน
รุ่นสินค้า AC/DC* เอาท์พุท** สถานะ NO/NC จํานวน ความยาว Ma . ตกคร่อม ใช้งาน ร่วมกัน
CS1-A-2M 5 ~ 240 V* REED SW. LED N.O. 2 สาย 2 เมตร 100 mA 2.5 V -10~70 ํ°C - SC ทุกขนาด
CS1-AX-2M 5 ~ 240 V* REED SW. ไม่มี N.O. 2 สาย 2 เมตร 100 mA 2.5 V -10~70 ํ°C
CS1-AP-2M 5 ~ 30VDC PNP LED N.O. 3 สาย 2 เมตร 100 mA 2.5 V -10~70° ํ°C
สําหรับ SC CS1-AN-2M 5 ~ 30VDC NPN LED N.O. 3 สาย 2 เมตร 100 mA 2.5 V -10~70° ํ°C
PNEUMATICS
รุ่น CS1-B1 ตัวอย่างการเลือกรุ่น CS1-B1P-2M มาตรา านการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ ไฟแสดง สภาวะ ลักษณะสาย กระแส แรงดัน อุณหภูมิ กระบอกที่ใช้งาน
รุ่นสินค้า AC/DC* เอาท์พุท** สถานะ NO/NC จํานวน ความยาว Ma . ตกคร่อม ใช้งาน ร่วมกัน
CS1-B1-2M 5 ~ 240 V* REED SW. LED N.O. 2 สาย 2 เมตร 100 mA 2.5 V -10~70 ํ°C - SI32, SI40
CS1-B1X-2M 5 ~ 240 V* REED SW. ไม่มี N.O. 2 สาย 2 เมตร 100 mA 2.5 V -10~70 ํ°C - JSI32, JSI40
CS1-B1P-2M 5 ~ 30VDC PNP LED N.O. 3 สาย 2 เมตร 100 mA 2.5 V -10~70° ํ°C - SGC125
36
สําหรับ SI/JSI/SGC CS1-B1N-2M 5 ~ 30VDC NPN LED N.O. 3 สาย 2 เมตร 100 mA 2.5 V -10~70° ํ°C
รุ่น CS1-B2 ตัวอย่างการเลือกรุ่น CS1-B2X-2M มาตรา านการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ ไฟแสดง สภาวะ ลักษณะสาย กระแส แรงดัน อุณหภูมิ กระบอกที่ใช้งาน
รุ่นสินค้า
AC/DC* เอาท์พุท** สถานะ NO/NC จํานวน ความยาว Ma . ตกคร่อม ใช้งาน ร่วมกัน
CS1-B2-2M 5 ~ 240 V* REED SW. LED N.O. 2 สาย 2 เมตร 100 mA 2.5 V -10~70 ํ°C - SI50, SI63
CS1-B2X-2M 5 ~ 240 V* REED SW. ไม่มี N.O. 2 สาย 2 เมตร 100 mA 2.5 V -10~70 ํ°C - JSI50, JSI63
CS1-B2P-2M 5 ~ 30VDC PNP LED N.O. 3 สาย 2 เมตร 100 mA 2.5 V -10~70° ํ°C
สําหรับ SI/JSI/SGC CS1-B2N-2M 5 ~ 30VDC NPN LED N.O. 3 สาย 2 เมตร 100 mA 2.5 V -10~70° ํ°C
รุ่น CS1-B3 ตัวอย่างการเลือกรุ่น CS1-B3N-2M มาตรา านการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ ไฟแสดง สภาวะ ลักษณะสาย กระแส แรงดัน อุณหภูมิ กระบอกที่ใช้งาน
รุ่นสินค้า
AC/DC* เอาท์พุท** สถานะ NO/NC จํานวน ความยาว Ma . ตกคร่อม ใช้งาน ร่วมกัน
CS1-B3-2M 5 ~ 240 V* REED SW. LED N.O. 2 สาย 2 เมตร 100 mA 2.5 V -10~70 ํ°C - SI80
CS1-B3X-2M 5 ~ 240 V* REED SW. ไม่มี N.O. 2 สาย 2 เมตร 100 mA 2.5 V -10~70 ํ°C - JSI80
CS1-B3P-2M 5 ~ 30VDC PNP LED N.O. 3 สาย 2 เมตร 100 mA 2.5 V -10~70° ํ°C
สําหรับ SI/JSI/SGC CS1-B3N-2M 5 ~ 30VDC NPN LED N.O. 3 สาย 2 เมตร 100 mA 2.5 V -10~70° ํ°C
รุ่น CS1-B4 ตัวอย่างการเลือกรุ่น CS1-B4-2M มาตรา านการป้องกัน : IP67 ( NEMA6 )
แรงดันไฟ ลักษณะ ไฟแสดง สภาวะ ลักษณะสาย กระแส แรงดัน อุณหภูมิ กระบอกที่ใช้งาน
รุ่นสินค้า AC/DC* เอาท์พุท** สถานะ NO/NC จํานวน ความยาว Ma . ตกคร่อม ใช้งาน ร่วมกัน
CS1-B4-2M 5 ~ 240 V* REED SW. LED N.O. 2 สาย 2 เมตร 100 mA 2.5 V -10~70 ํ°C - SI100
CS1-B4X-2M 5 ~ 240 V* REED SW. ไม่มี N.O. 2 สาย 2 เมตร 100 mA 2.5 V -10~70 ํ°C - JSI100
CS1-B4P-2M 5 ~ 30VDC PNP LED N.O. 3 สาย 2 เมตร 100 mA 2.5 V -10~70° ํ°C
สําหรับ SI/JSI/SGC CS1-B4N-2M 5 ~ 30VDC NPN LED N.O. 3 สาย 2 เมตร 100 mA 2.5 V -10~70° ํ°C
หมายเหตุ AC/DC หมายถึง สามารถใช้ได้ทั้งไฟ AC และ DC ตามช่วงแรงดันที่กําหนด 5 ~ 240 V
Reed Switch คือ สวิทซ์หน้าสัมผัส ( Contact ) ที่อาศัยอํานา แม่เหล็กในการตัด-ต่อ (NO/NC) วง ร
