HIWIN ส�ม�รถผลิตบอลสกรูต�มแบบหรือต�มสเป็คของลูกค้� โปรดอ่�นข้อมูลต�มข้�งล่�งนี้เพื่อคว�มเข้�ใจในก�รออกแบบบอลสกรู

1. เส้นผ่านศูนย์กลางปรกติ 6. ความแม่นยำา (ค่าเบี่ยงเบนของลีด, ความคลาดเคลื่อนของขนาด)
2. ระยะลีดของเกลียว 7. ความเร็วในการเคลื่อนที่
3. ความยาวเกลียว และ ความยาวทั้งหมด 8. ภาระสถิตสูงสุด, น้ำาหนักที่ต้องรับจริง, พรีโหลด
4. ลักษณะรูปแบบของแกนปลายเกลียว 9. ค่าความปลอดภัยของตัวนัท
5. ลักษณะรูปแบบของตัวนัท 10. ตำาแหน่งรูอัดจาระบี

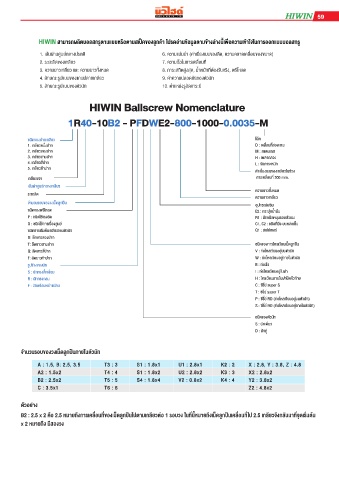

HIWIN Ballscrew Nomenclature

1R40-10B2 - PFDWE2-800-1000-0.0035-M

ชนิดของป�กเกลียว โน๊ต
1. เกลียวหนึ่งป�ก D : เคลื่อนที่สองแกน
2. เกลียวสองป�ก M : สแตนเลส
3. เกลียวส�มป�ก H : เพล�กลวง
4. เกลียวสี่ป�ก L : รับภ�ระหนัก
5. เกลียวห้�ป�ก
ค่�เบี่ยงเบนของเกลียวในช่วง
เกลียวขว� ก�รเคลื่อนที่ 300 mm.
เส้นผ่�ศูนย์กล�งเกลีบว
คว�มย�วทั้งหมด
ระยะลีด
คว�มย�วเกลียว
จำ�นวนรอบของวงเม็ดลูกปืน อุปกรณ์เสริม
ชนิดของพรีโหลด E2 : กระปุกน้ำ�มัน
P : ชนิดใช้แรงอัด R1 : นัทชนิดหมุนรอบตัวเอง
O : ชนิดใช้ก�รเยื้องศูนย์ C1, C2 : ชนิดที่มีระบบหล่อเย็น
ชนิดก�รเริ่มต้นเกลียวของตัวนัท Q1 : สเปย์เซอร์
D: ลีดย�วสองป�ก
T: ลีดย�วส�มป�ก ชนิดของก�รไหลเวียนเม็ดลูกปืน
Q: ลีดย�วสี่ป�ก V : ท่อไหลเวียนอยู่บนตัวนัท
F: ลีดย�วห้�ป�ก W : ท่อไหลเวียนอยู่ภ�ยในตัวนัท
รูปร่�งของนัท B : ท่อฝัง
S : นัททรงสี่เหลี่ยม I : ท่อไหลเวียนอยู่ในฝ�
R : นัททรงกลม H : ไหลเวียนภ�ยในฝ�ปิดหัวท้�ย
F : นัทพร้อมหน้�แปลน C : ซีรี่ย์ super S
T : ซีรี่ย์ super T
P : ซีรี่ย์ RD (ท่อไหลเวียนอยู่บนตัวนัท)
S : ซีรี่ย์ RD (ท่อไหลเวียนอยู่ภ�ยในตัวนัท)

ชนิดของตัวนัท
S : นัทเด่ียว
D : นัทคู่

จำ�นวนรอบของวงเม็ดลูกปืนภ�ยในตัวนัท

A : 1.5, B: 2.5, 3.5 T3 : 3 S1 : 1.8x1 U1 : 2.8x1 K2 : 2 X : 2.8, Y : 3.8, Z : 4.8
A2 : 1.5x2 T4 : 4 S1 : 1.8x2 U2 : 2.8x2 K3 : 3 X2 : 2.8x2
B2 : 2.5x2 T5 : 5 S4 : 1.8x4 V2 : 0.8x2 K4 : 4 Y2 : 3.8x2
C : 3.5x1 T6 : 6 Z2 : 4.8x2

ตัวอย่�ง
B2 : 2.5 x 2 คือ 2.5 หม�ยถึงก�รเคลื่อนที่ของเม็ดลูกปืนไปต�มเกลียวต่อ 1 รอบวง ในที่นี้หม�ยถึงเม็ดลูกปืนเคลื่อนที่ไป 2.5 เกลียวจึงกลับม�ที่จุดเริ่มต้น
x 2 หม�ยถึง มีสองวง
