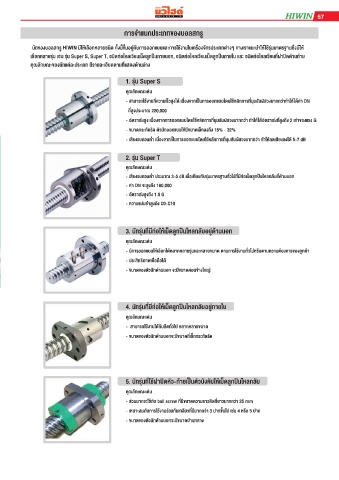

LINEAR GUIDE WAY 57

ก�รจำ�แนกประเภทของบอลสกรู

นัทของบอลสกรู HIWIN มีให้เลือกหล�ยชนิด ทั้งนี้ขึ้นอยู่กับก�รออกแบบและก�รใช้ง�นในเครื่องจักรประเภทต่�งๆ ท�งเร�แนะนำ�ให้ใช้รุ่นม�ตรฐ�นซึ่งมีให้
เลือกหล�ยรุ่น เช่น รุ่น Super S, Super T, ชนิดท่อไหลเวียนเม็ดลูกปืนภ�ยนอก, ชนิดท่อไหลเวียนเม็ดลูกปืนภ�ยใน และ ชนิดท่อไหลเวียนที่ฝ�ปิดด้�นท้�ย
คุณลักษณะของนัทแต่ละประเภท มีร�ยละเอียดต�มที่แสดงด้�นล่�ง

1. รุ่น Super S
คุณลักษณะเด่น
- ส�ม�รถใช้ง�นที่คว�มเร็วสูงได้ เนื่องจ�กเป็นก�รออกแบบโดยใช้หลักก�รที่มุมสัมผัสวงม�กกว่�ทำ�ให้ได้ค่� DN
ที่สูงประม�ณ 220,000

- อัตร�เร่งสูง เนื่องจ�กก�รออกแบบโดยใช้หลักก�รที่มุมสัมผัสวงม�กกว่� ทำ�ให้ได้อัตร�เร่งที่สูงถึง 2 เท่�ของแรง G
- ขน�ดกระทัดรัด ตัวนัทออกแบบให้มีขน�ดเล็กลงถึง 18% - 32%
- เสียงรบกวนต่ำ� เนื่องจ�กเป็นก�รออกแบบโดยใช้หลักก�รที่มุมสัมผัสวงม�กกว่� ทำ�ให้ลดเสียงลงได้ 5-7 dB

2. รุ่น Super T
คุณลักษณะเด่น
- เสียงรบกวนต่ำ� ประม�ณ 3-5 dB เมื่อเทียบกับรุ่นม�ตรฐ�นทั่วไปที่มีท่อเม็ดลูกปืนไหลกลับที่ด้�นนอก
- ค่� DN จะสูงถึง 160,000
- อัตร�เร่งสูงถึง 1.5 G
- คว�มแม่นยำ�สูงถึง C0-C10

3. นัทรุ่นที่มีท่อให้เม็ดลูกปืนไหลกลับอยู่ด้�นนอก
คุณลักษณะเด่น
- มีก�รออกแบบให้เลือกได้หล�กหล�ยรุ่นและหล�ยขน�ด ต�มก�รใช้ง�นทั่วไปหรือต�มคว�มต้องก�รของลูกค้�
- ประสิทธิภ�พเชื่อถือได้
- ขน�ดของตัวนัทด้�นนอก จะมีขน�ดค่อนข้�งใหญ่

4. นัทรุ่นที่มีท่อให้เม็ดลูกปืนไหลกลับอยู่ภ�ยใน

คุณลักษณะเด่น
- ส�ม�รถใช้ง�นได้กับลีดทั่วไป หล�กหล�ยขน�ด
- ขน�ดของตัวนัทด้�นนอกจะมีขน�ดที่เล็กกระทัดรัด

5. นัทรุ่นที่ใช้ฝ�ปิดหัว-ท้�ยเป็นตัวบังคับให้เม็ดลูกปืนไหลกลับ

คุณลักษณะเด่น
- ส่วนม�กจะใช้กับ ball screw ที่มีขน�ดคว�มย�วลีดที่ย�วม�กกว่� 25 mm
- เหม�ะสมกับก�รใช้ง�นร่วมกับเกลียวที่มีม�กกว่� 3 ป�กขึ้นไป เช่น 4 หรือ 5 ป�ก
- ขน�ดของตัวนัทด้�นนอกจะมีขน�ดป�นกล�ง
