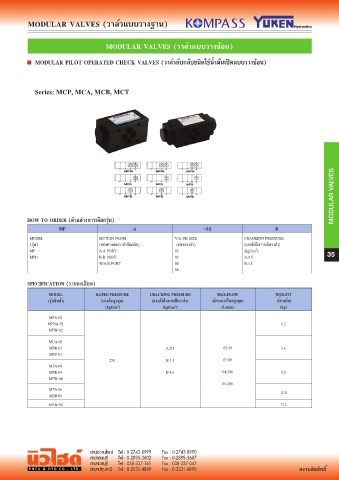

Page 35 - PNEU&HYD Hydraulic Catalog

MODULAR VALVES (วาลวแบบวางฐาน)

MODULAR VALVES (วาลวแบบวางซอน)

■ MODULAR PILOT OPERATED CHECK VALVES (วาลวกับกลับชนิดใชนํ้ามันเปดแบบวางซอน)

Series: MCP, MCA, MCB, MCT

MODULAR VALVES

HOW TO ORDER (ตัวอยางการเลือกรุน)
MP A -02 B

MODEL MCTION FROM VALVE SIZE CRACKING PRESSURE
(รุน) (ชองทางของวาลวกันกลับ) (ขนาดวาลว) (แรงดันในการเปดวาลว)
MP A:A PORT 02 (kgf/cm ) 2
MPD B:B PORT 03 A:0.5 35
W:A.B PORT 04 B:3.5
06

SPECIFICATION (รายละเอียด)

MODEL RATED PRESSURE CRACKING PRESSURE MAX.FLOW WEIGHT
(รุนสินคา) (แรงดันสูงสุด) (แรงดันในการเปดวาลว) (อัตราการไหลสูงสุด) (นํ้าหนัก)
(kgf/cm ) 2 (kgf/cm ) 2 (L/min) (kg)

MPA-02
MPBA-02 1.2
MPW-02

MCA-03
MPB-03 A:0.5 02:40 3.6
MPC-03
250 B:3.5 03:80
MPA-04
MPB-04 B:4.6 04:200 5.5
MPW-04
06:200
MPA-06
MPB-06 12.0
MPW-06 13.2
