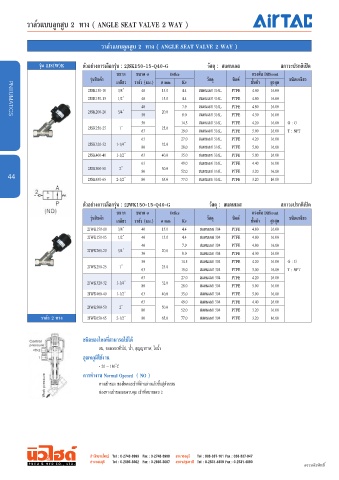

Page 44 - PNEU&HYD CATALOG Vol.2
P. 44
วาล์วแบบลูกสูบ 2 ทาง ( ANGLE SEAT VALVE 2 WAY )
วาล์วแบบลูกสูบ 2 ทาง ( ANGLE SEAT VALVE 2 WAY )
รุ่น 2JS(W)K ตัวอย่างการเลือกรุ่น : 2JSK150-15-Q40-G วัสดุ : สแตนเลส สภาวะปรกติเปิด
ขนาด ขนาด Ø Ø Orffiifice แรงดัน Differen
รุ่นสินค้า เกลียว วาล์ว (มม.) Ø Ø mm Kv วัสดุ ซิลด์ ขั้นต่ํา สูงสุด ชนิดเกลียว
2JSK150-10 3/8” 40 15.0 4.4 สแตนเลส 316L PTFE 4.80 16.00
2JSK150-15 1/2” 40 15.0 4.4 สแตนเลส 316L PTFE 4.80 16.00
40 7.9 สแตนเลส 316L PTFE 4.80 16.00
2JSK200-20 3/4” 50 20.0 8.0 สแตนเลส 316L PTFE 4.30 16.00
PNEUMATICS
50 14.5 สแตนเลส 316L PTFE 4.20 16.00 G : G
2JSK250-25 1” 25.0
63 19.0 สแตนเลส 316L PTFE 5.00 16.00 T : NPT
63 27.0 สแตนเลส 316L PTFE 4.20 16.00
2JSK320-32 1-1/4” 80 32.0 28.0 สแตนเลส 316L PTFE 5.00 16.00
2JSK400-40 1-1/2” 63 40.0 35.0 สแตนเลส 316L PTFE 5.00 16.00
63 49.0 สแตนเลส 316L PTFE 4.40 16.00
2JSK500-50 2” 50.0
80 52.0 สแตนเลส 316L PTFE 3.20 16.00
44 2JSK650-65 2-1/2” 80 65.0 77.0 สแตนเลส 316L PTFE 3.20 16.00
ตัวอย่างการเลือกรุ่น : 2JWK150-15-Q40-G วัสดุ : สแตนเลส สภาวะปรกติเปิด
ขนาด ขนาด Ø Ø Orffiifice แรงดัน Differen
รุ่นสินค้า วัสดุ ซิลด์ ชนิดเกลียว
เกลียว วาล์ว (มม.) Ø Ø mm Kv ขั้นต่ํา สูงสุด
2JWK150-10 3/8” 40 15.0 4.4 สแตนเลส 304 PTFE 4.80 16.00
2JWK150-15 1/2” 40 15.0 4.4 สแตนเลส 304 PTFE 4.80 16.00
40 7.9 สแตนเลส 304 PTFE 4.80 16.00
2JWK200-20 3/4” 50 20.0 8.0 สแตนเลส 304 PTFE 4.30 16.00
50 14.5 สแตนเลส 304 PTFE 4.20 16.00 G : G
2JWK250-25 1” 25.0
63 19.0 สแตนเลส 304 PTFE 5.00 16.00 T : NPT
63 27.0 สแตนเลส 304 PTFE 4.20 16.00
2JWK320-32 1-1/4” 80 32.0 28.0 สแตนเลส 304 PTFE 5.00 16.00
2JWK400-40 1-1/2” 63 40.0 35.0 สแตนเลส 304 PTFE 5.00 16.00
63 49.0 สแตนเลส 304 PTFE 4.40 16.00
2JWK500-50 2” 50.0
80 52.0 สแตนเลส 304 PTFE 3.20 16.00
วาล์ว 2 ทาง 2JWK650-65 2-1/2” 80 65.0 77.0 สแตนเลส 304 PTFE 3.20 16.00
ชนิดของไหลที่สามารถใช้ได้
ลม, ของเหลวที่วไป, นํ้า, สุญญากาศ, ไอนํ้า
อุณหภูมิใช้งาน
- 20 ~ 180 °ํC
การทํางาน Normal Opened ( NO )
ทางเข้าของ ของไหล ะเข้าที่ด้านล่างแล้วขึ้นสู่ด้านบน
ช่องทางเข้าของลมควบคุม เข้าที่หมายเลข 2
