วาล์วควบคุมทิศทางการไหลด้วยแรงลม ชนิด 5/2, 5/3 ทางรุ่น 7A (7A Series)

7A Series

Pneumatic Control Valve

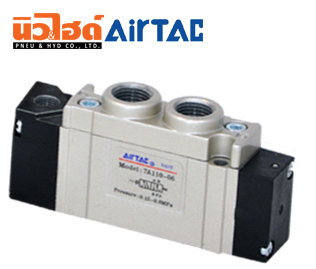

วาล์วควบคุมทิศทางการไหลด้วยแรงลม รุ่น 7A Series

วาล์วควบคุมทิศทางการไหลด้วยแรงลม ชนิด 5/2, 5/3 ทางรุ่น 7A (7A Series)

airtac

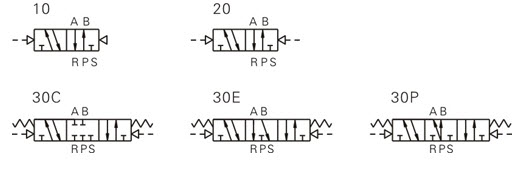

สัญลักษณ์ (Symbol) วาล์วควบคุมทิศทางการไหลด้วยแรงลม รุ่น 7A Series

7A-Symbol

คุณลักษณะ วาล์วควบคุมทิศทางการไหลด้วยแรงลม

  • วาล์วลมมีทั้งหมด สองชนิดของรุ่นนี้คือ แบบ 5/2 และ 5/3
  • วาล์วลมชนิด 5/2 จะมีแบบควบคุมลมทางเดียวและสองทาง
  • วาล์วลมชนิด 5/3 จะเป็นแบบควบคุมด้วยลมและสปริงทั้งสองข้าง
  • มีอัตราการไหลของลมได้ดี ลมผ่านสะดวก ควบคุมลมได้ดี
  • วัสดุวาล์วทำด้วยอลูมิเนียม อัลลอย หล่อ ขึ้นรูป ทำให้เกิดความแข็งแรงสูง
  • มีขนาดรูต่อใช้งานให้เลือก คือรุ่น 7A100 จะเป็น 1/8 นิ้ว และ 7A200 จะเป็น 1/4 นิ้ว
  • สามารถใช้ร่วมกับฐานวาล์ว 7MA ได้
  • ชนิดของเกลียวจะมีเกลียว G , NPT , PT
  • ชนิดของ วาล์ว มีรุ่น 10, 20, 30C, 30E และ 30P
    • 10 คือรุ่น วาล์วที่ใช้การควบคุมลมทางเดียว 5/2 ทาง (Single Air Control 5/2 Way)
    • 20 คือรุ่น วาล์วที่ใช้การควบคุมลมสองทาง 5/2 ทาง (Double Air Control 5/2 Way)
    • 30C คือรุ่น วาล์วที่ใช้การควบคุมลมสองทาง 5/3 ทาง ตำแหน่งกลางปิด (Double Air Control 5/3 Way Closed Center)
    • 30E คือรุ่น วาล์วที่ใช้การควบคุมลมสองทาง 5/3 ทาง ตำแหน่งกลาง ระบายทิ้ง (Double Air Control 5/3 Way Exhaust Center)
    • 30P คือรุ่น วาล์วที่ใช้การควบคุมลมสองทาง 5/3 ทาง ตำแหน่งกลาง ส่งแรงดัน (Double Air Control 5/3 Way Pressure Center)

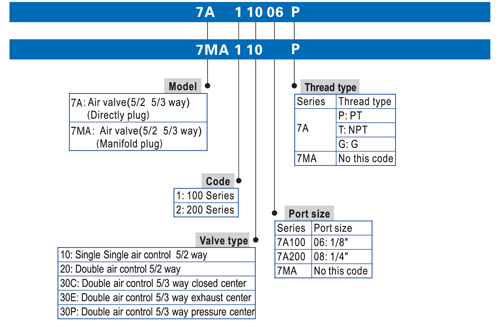

การเลือกรุ่น วาล์วควบคุมทิศทางการไหลด้วยแรงลม

7A-Select-Model

รายละเอียดคุณลักษณะ วาล์วควบคุมทิศทางการไหลด้วยแรงลม

คุณสมบัติทางเทคนิค วาล์วควบคุมทิศทางการไหลด้วยแรงลม รุ่น 7A Series
Model7A110-067A120-067A130-067A210-087A220-087A230-08
Port size (1) In=Out=Exhaust=1/8" In=Out=1/4" Exhaust=1/8"
Model7MA1107MA1207MA1307MA2107MA2207MV230
Orifice size 9.5mm2 8.0mm2 14.0mm2 11.0mm2
Cv value 0.55 0.48 0.83 0.65
Valve type 5 port 2 position 5 port 3 position 5 port 2 position 5 port 2 position
Weight 65g 75g 85g 105g 120g 130g
Fluid Air (to be filtered by 40 µ m filter element)
Acting Exterior control
Operating pressure 0.15 ~ 0.8 MPa (21 ~ 114psi)
Proof pressure 1.5 MPa (215psi)
Temperature °C -20 ~ 70
Material of body Aluminum alloy
Lubrication (2) Not required
Max. frequency (3) 5 cycle/sec 3 cycle/sec 5 cycle/sec 3 cycle/sec
